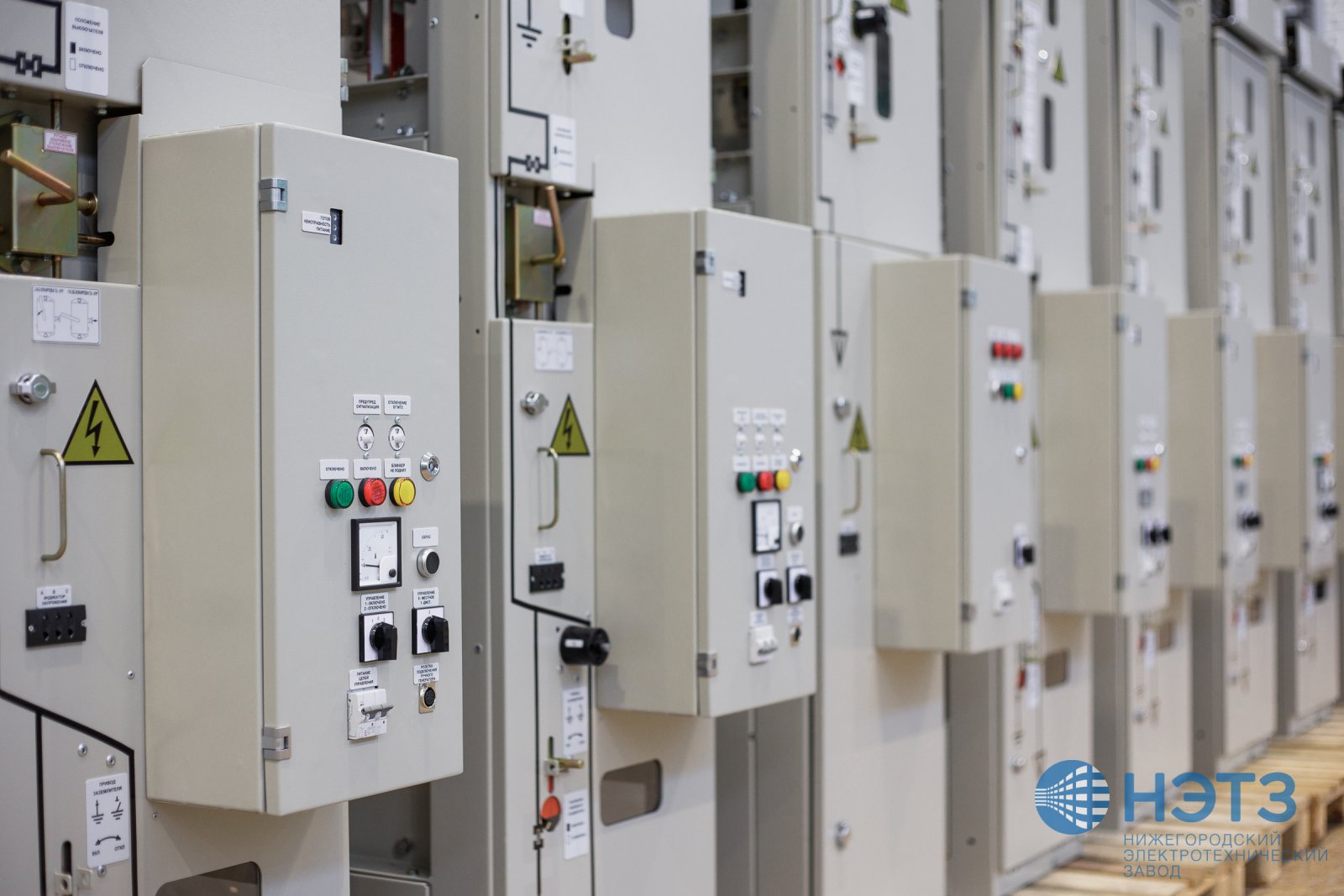

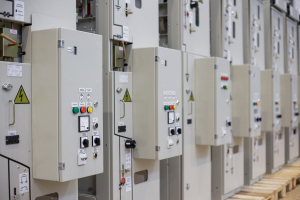

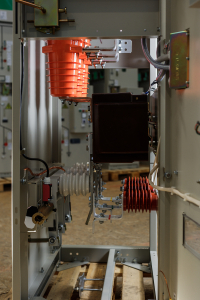

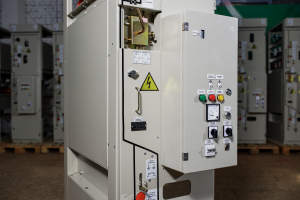

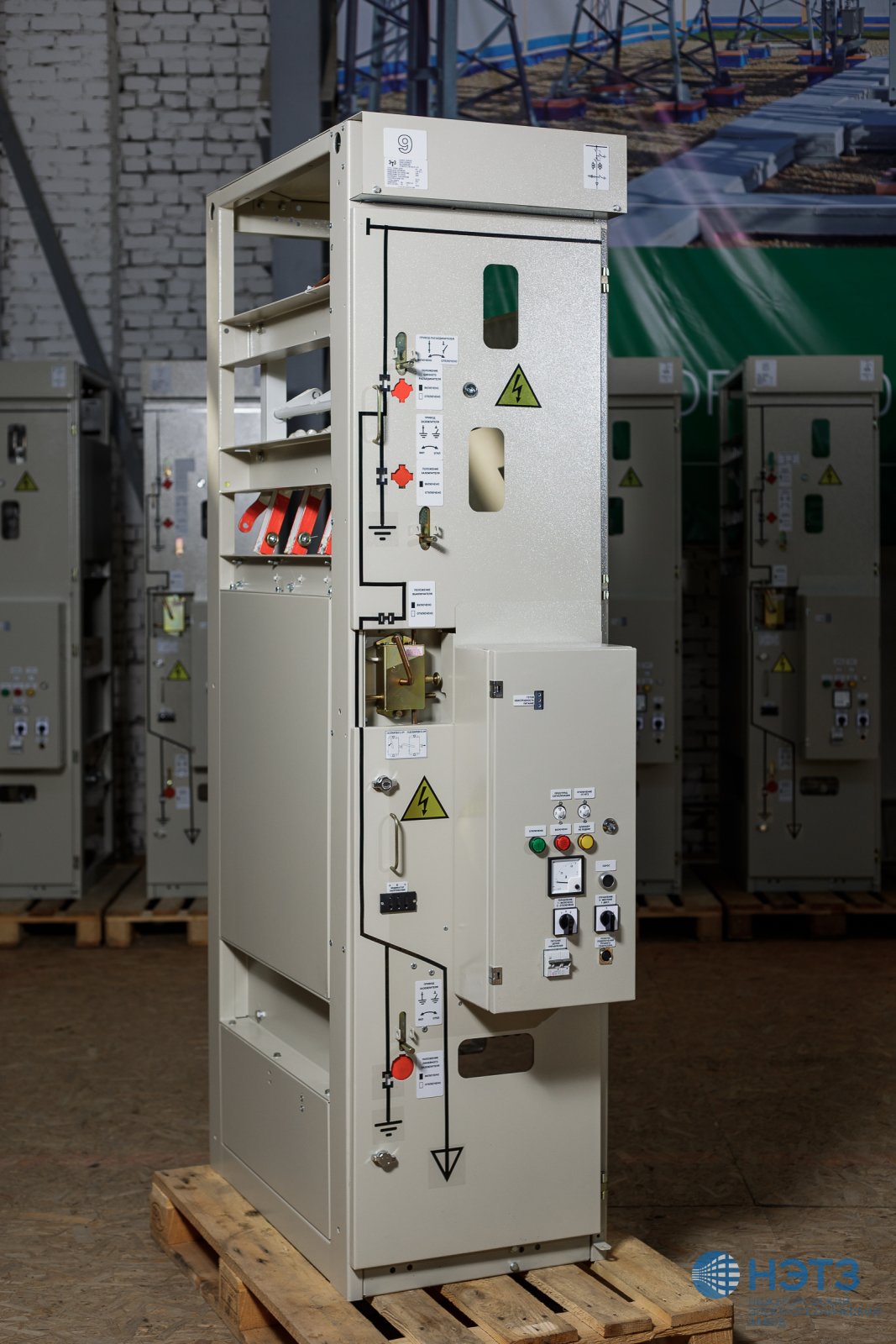

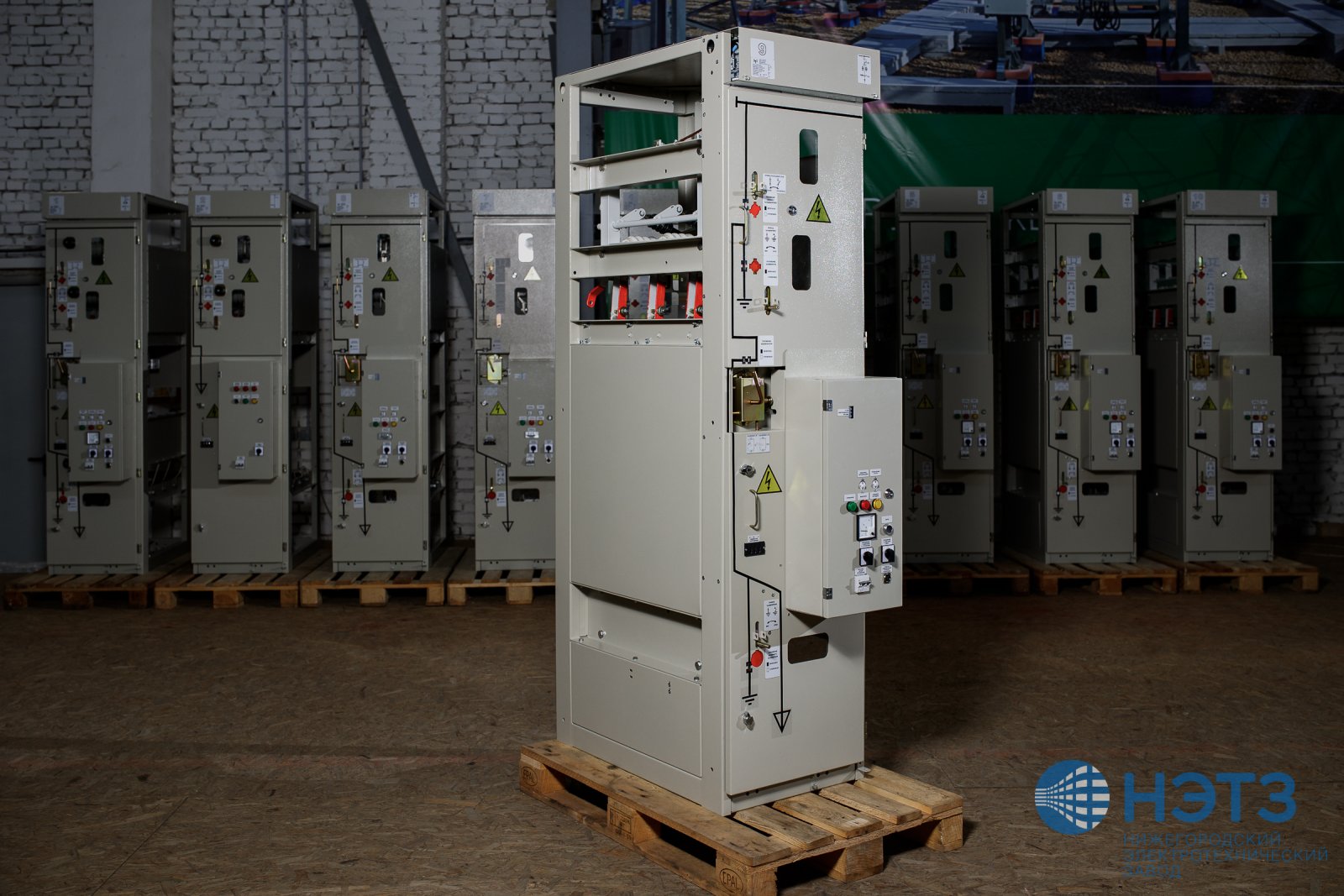

Камера сборная одностороннего обслуживания 6(10) кВ серии
НОВАЦИЯ-ЛАЙТ
Камеры сборные одностороннего обслуживании серии КСО «Новация-лайт» предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6-10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.
-
Для вторичного распределения электрической энергии в сетях с номинальными токами до 400 А включительно существует специальное исполнение — КСО «Новация-лайт». Такие ячейки отличаются уменьшенными габаритами и упрощенной конструкцией.
КСО применяются в составе РУ напряжением 6 — 10 кВ при новом строительстве, расширении, реконструкции и техническом перевооружении следующих объектов:
- сетевые подстанции, понизительные подстанции промышленных предприятий
- комплектные трансформаторные подстанции высокой степени заводской готовности
- распределительные и трансформаторные подстанции
- тяговые подстанции городского электрического транспорта и метрополитена
-
- Габаритные размеры камеры существенно меньше габаритных размеров камер других серий, при этом высота кабельного отсека обеспечивает удобство проведения работ с кабелем
- Простота конструкции и уменьшенная стоимость

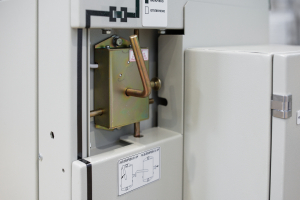

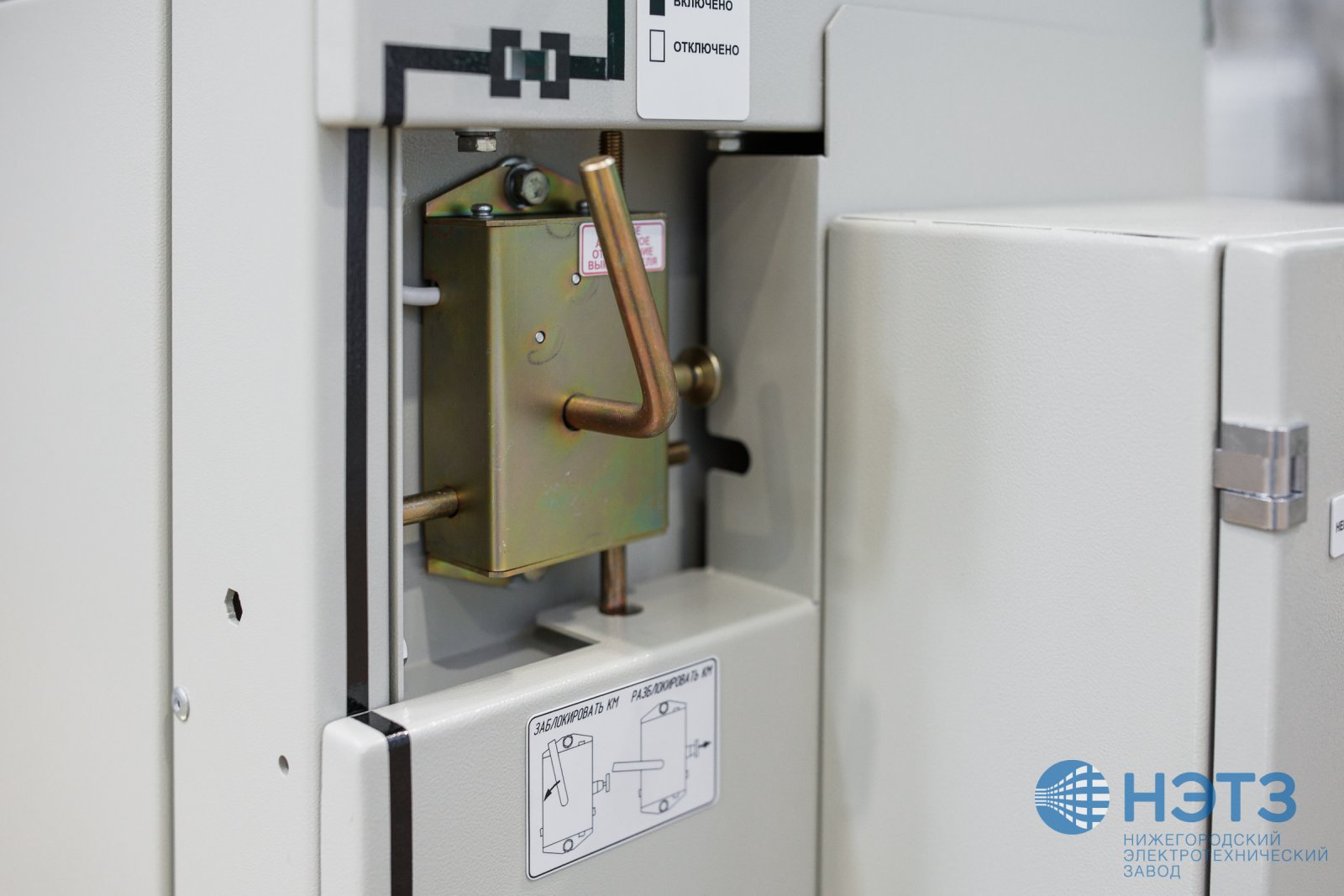

- Система механических и электромеханических блокировок обеспечивающая безопасность
- Разделение функциональных отсеков ячейки на отсеки изоляционными негорючими перегородками
- Каркас изготовленный из высококачественной оцинкованной стали
-
Основные параметры и характеристики
Наименование параметра Значение параметра Номинальное напряжение, кВ 6; 10 Номинальный ток сборных шин, А 400 Номинальный ток главных цепей, А 400 Номинальный ток отключения выключателя, кА 20 Номинальный ток термической стойкости главных цепей (3 с)*, кА 20 Ток электродинамической стойкости, кА 51 Степень защиты оболочки по ГОСТ 14254:
для наружных оболочек
фасада и боковых сторон
РУ
IP 20
для остальной части камер КСО
IP 00
