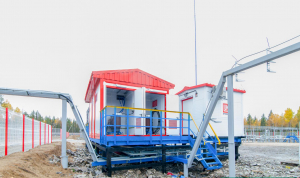

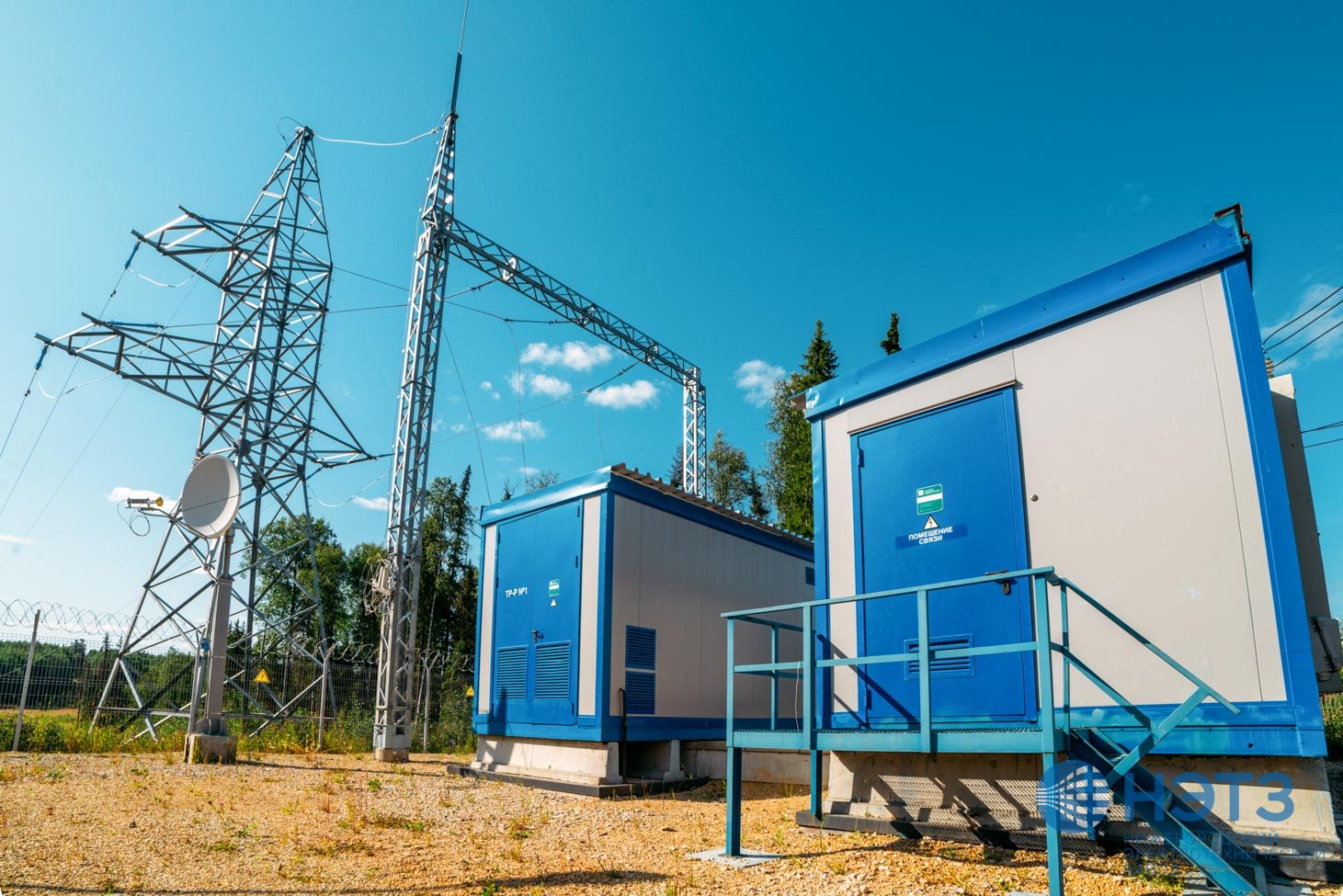

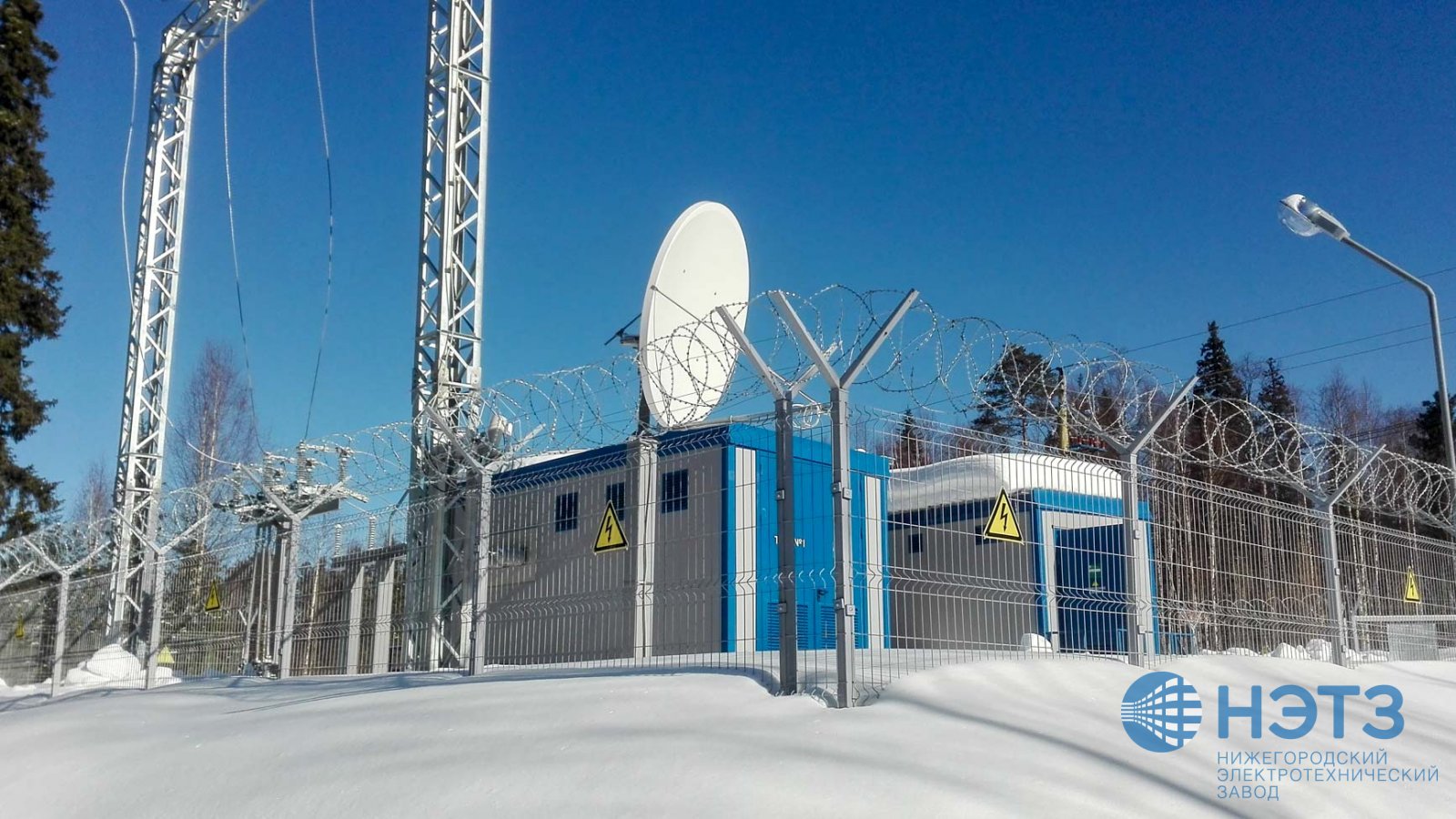

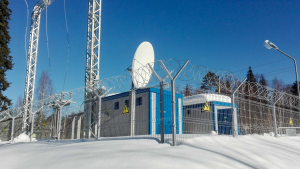

Комплектные трансформаторные подстанции

КТПМ предназначены для климатического района по ветру и гололеду I-III, по снеговой нагрузке IV по СНиП 2.01.07-85. Изоляция оборудования предусматривает эксплуатацию в районах по степени загрязнения II-III по ГОСТ 9920-89. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металл и изоляцию. Тип атмосферы II-III по ГОСТ 15150-69.

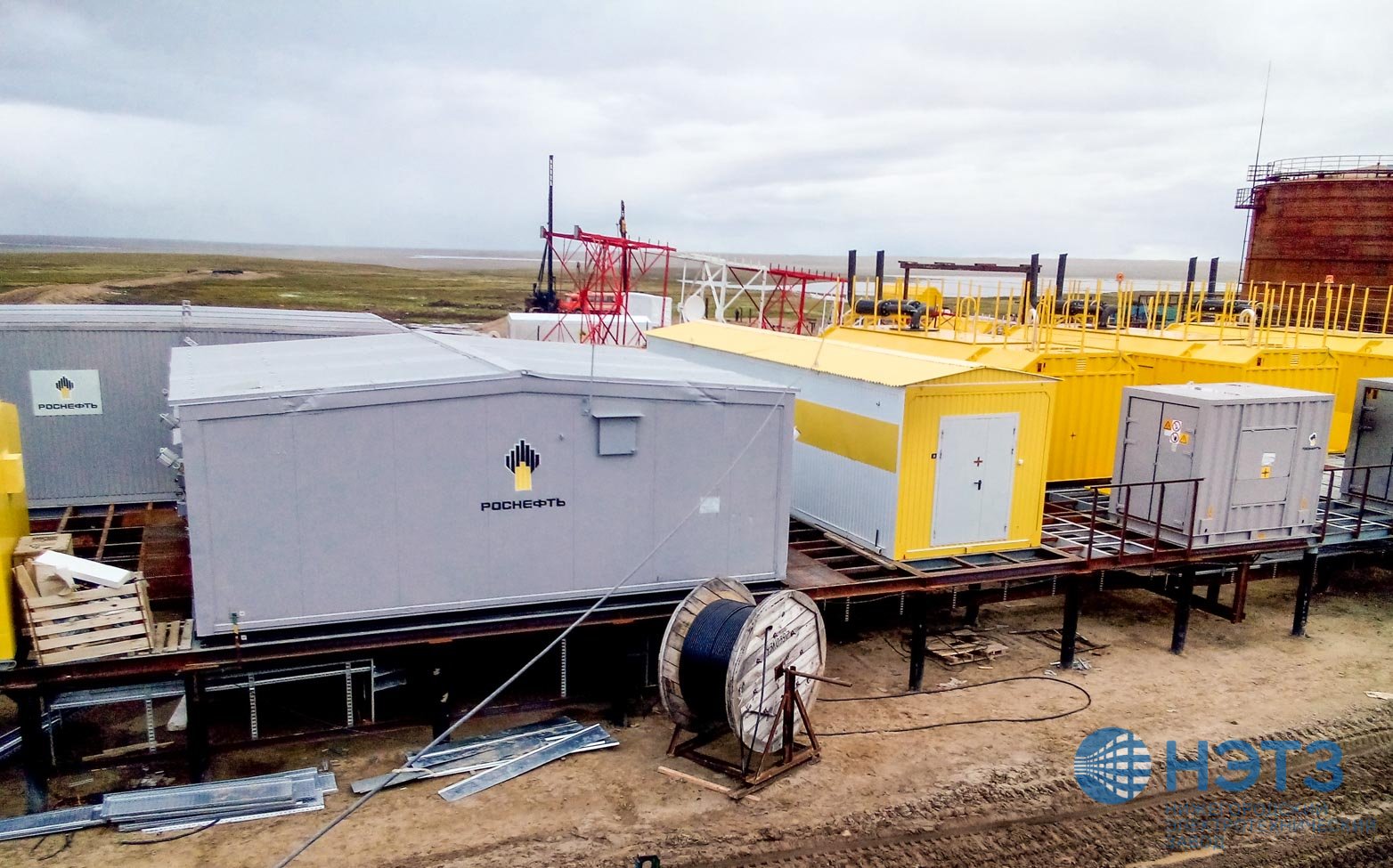

КТПМ изготавливаются в виде отдельных модулей, обеспечивающих минимальный объем строительных и монтажных работ при их сооружении.

По воздействию механических факторов внешней среды КТПМ соответствует группе условий эксплуатации М6.
Сейсмическая стойкость 6 баллов по шкале MSK-64.

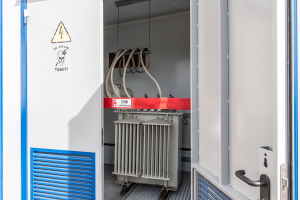

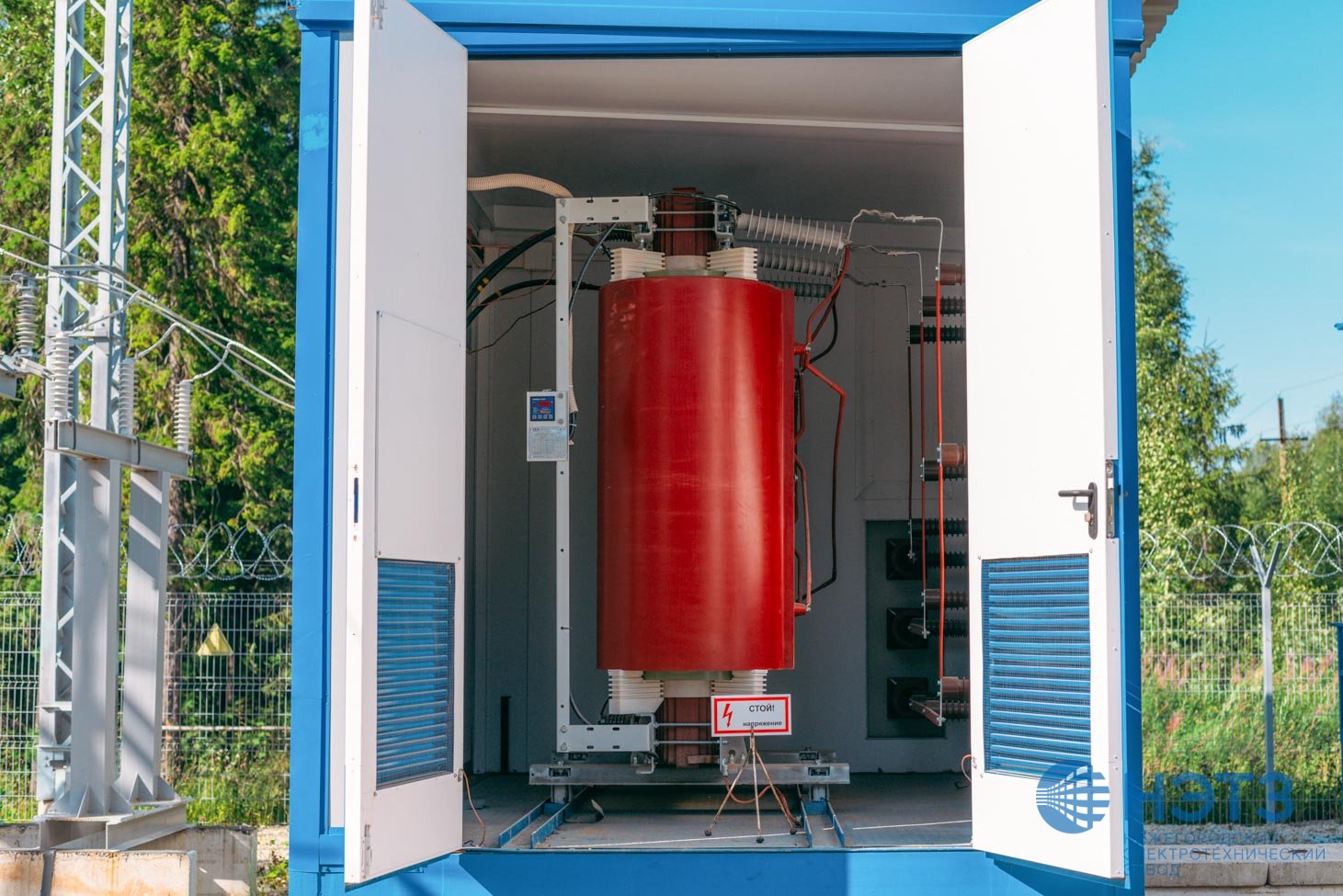

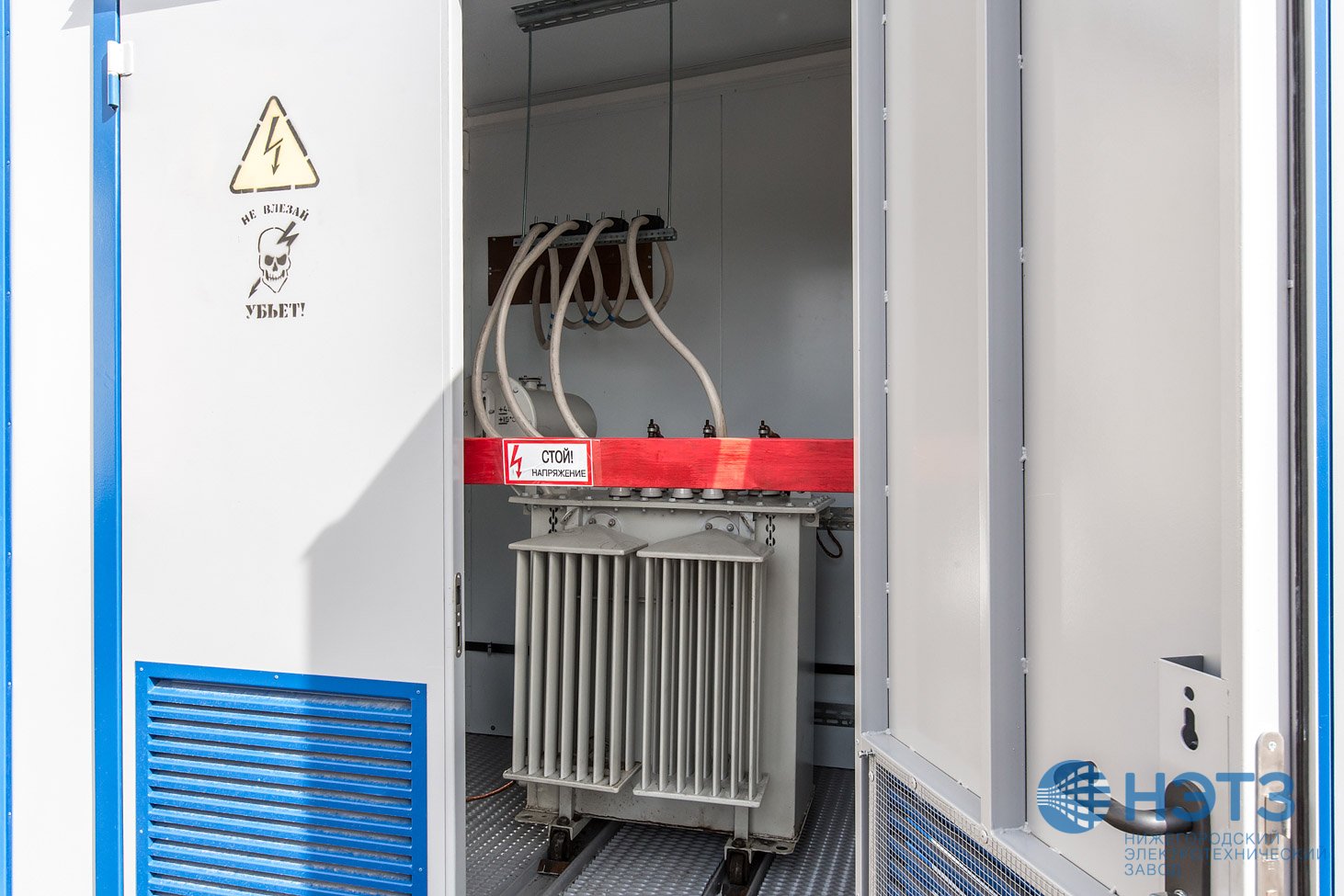

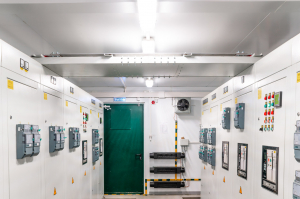

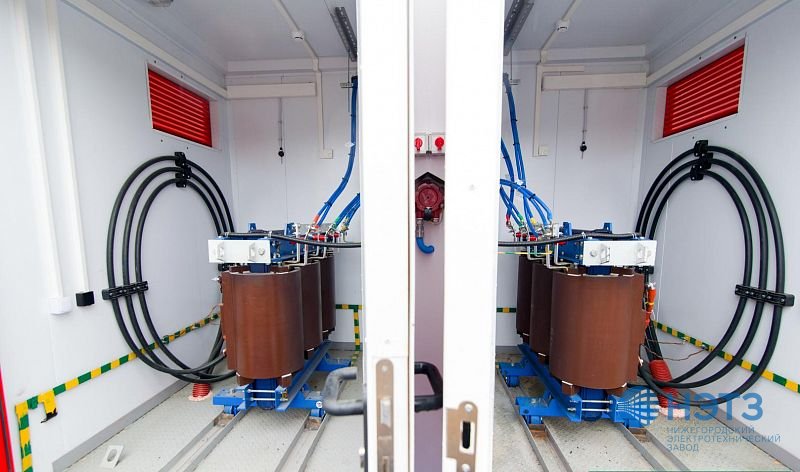

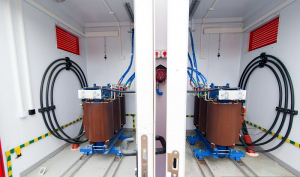

КТПМ состоит из модулей с установленными в них распределительными устройствами 6(10) кВ, низковольтного распределительного устройства 0,4 кВ (далее НКУ) и силовых трансформаторов.

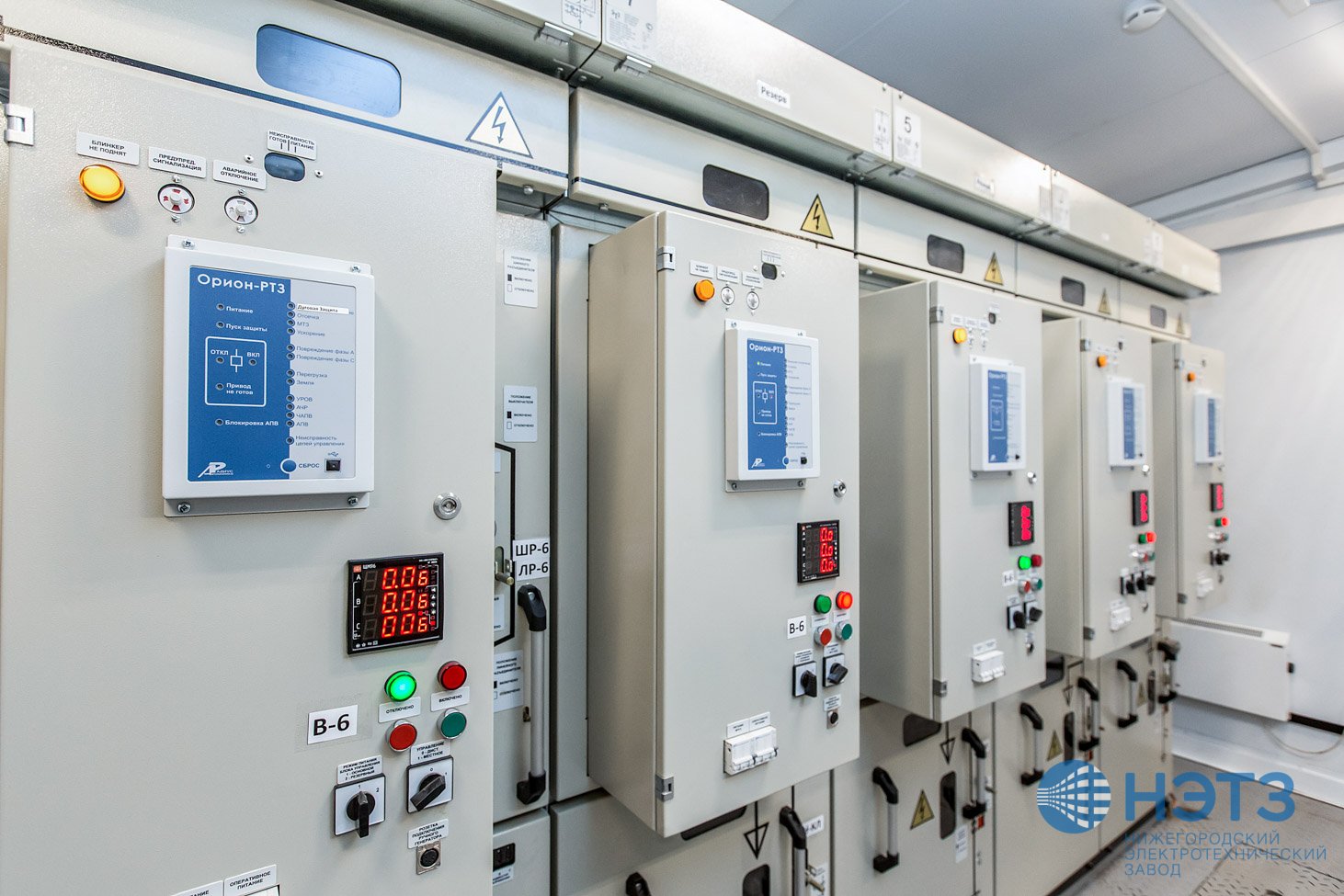

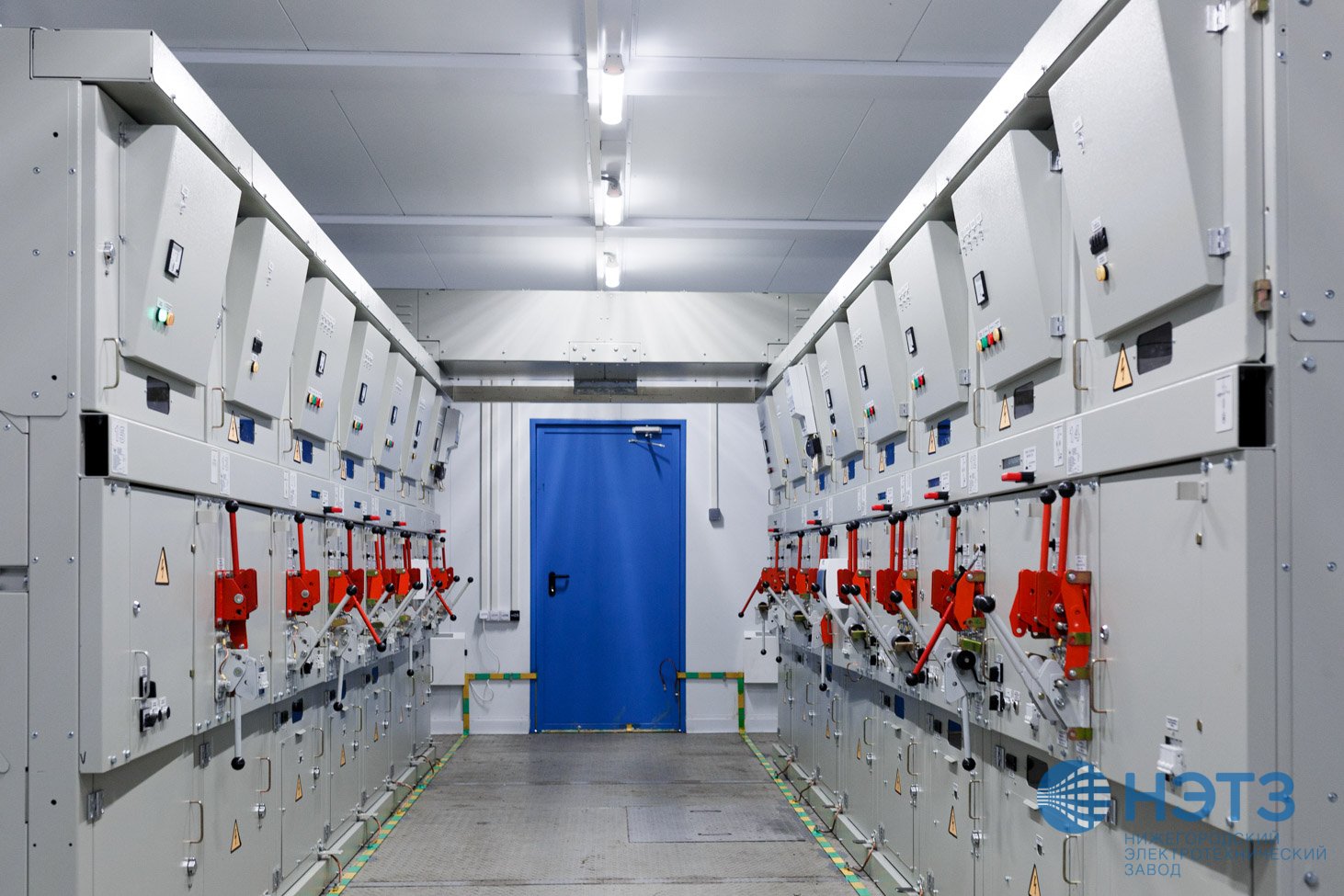

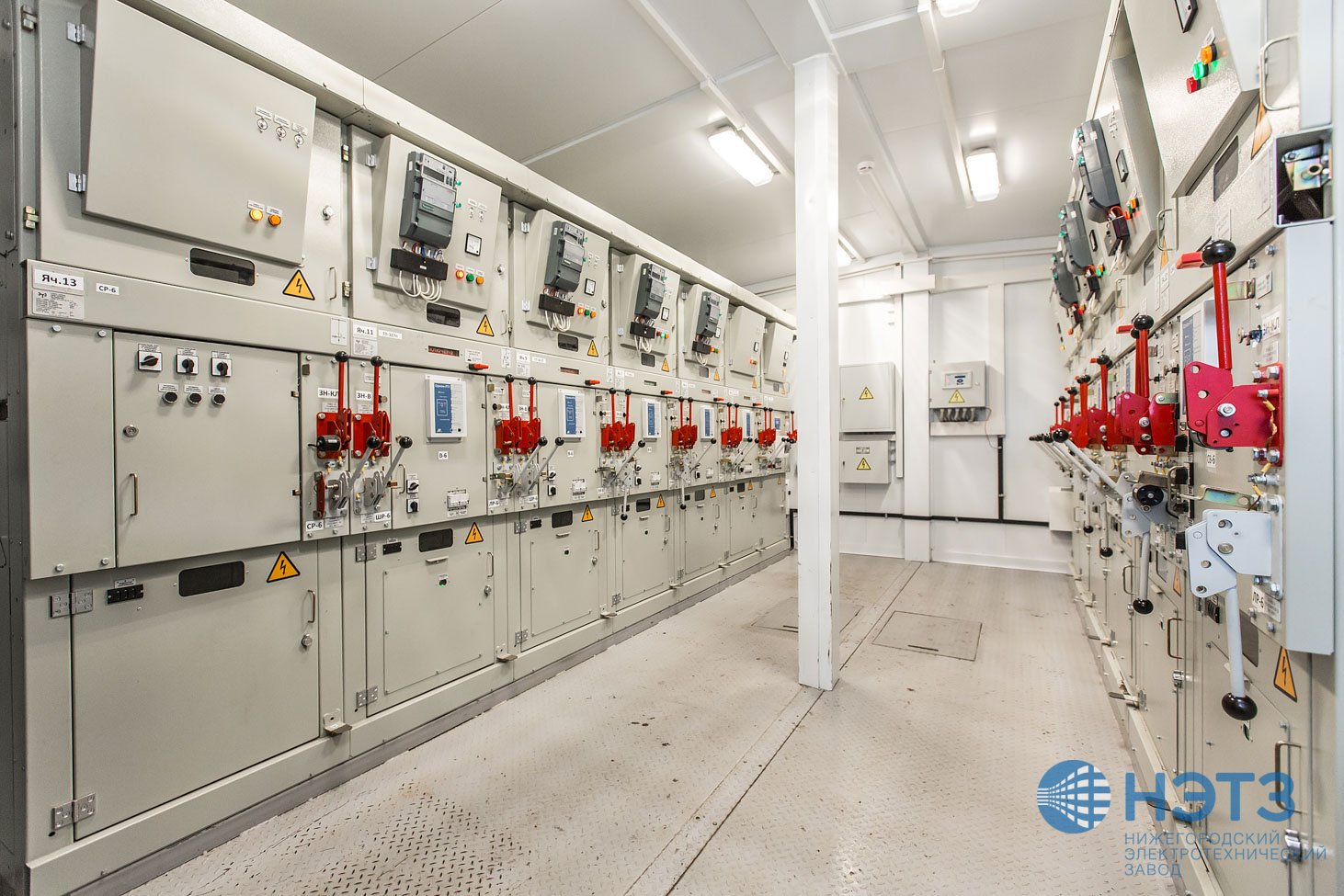

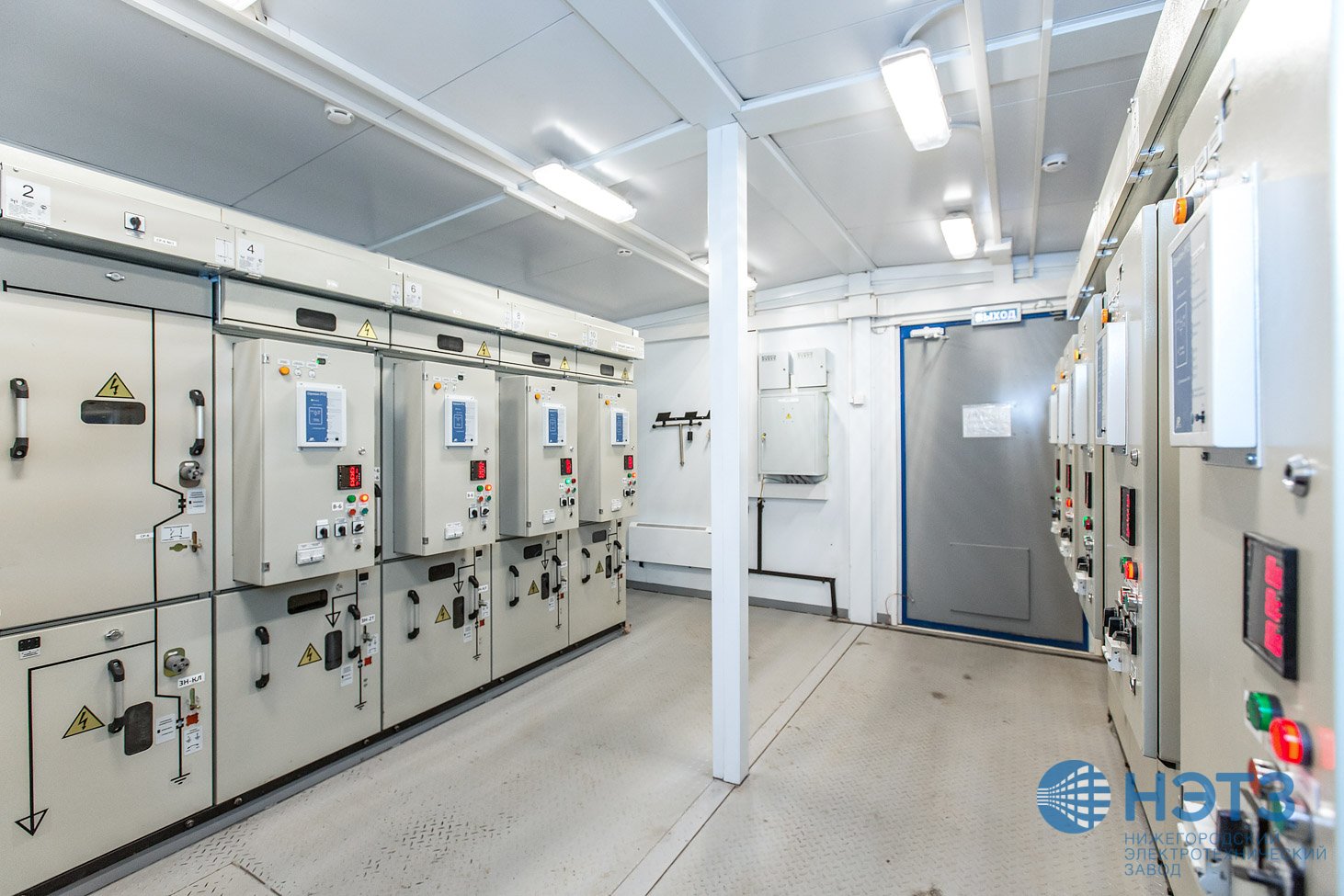

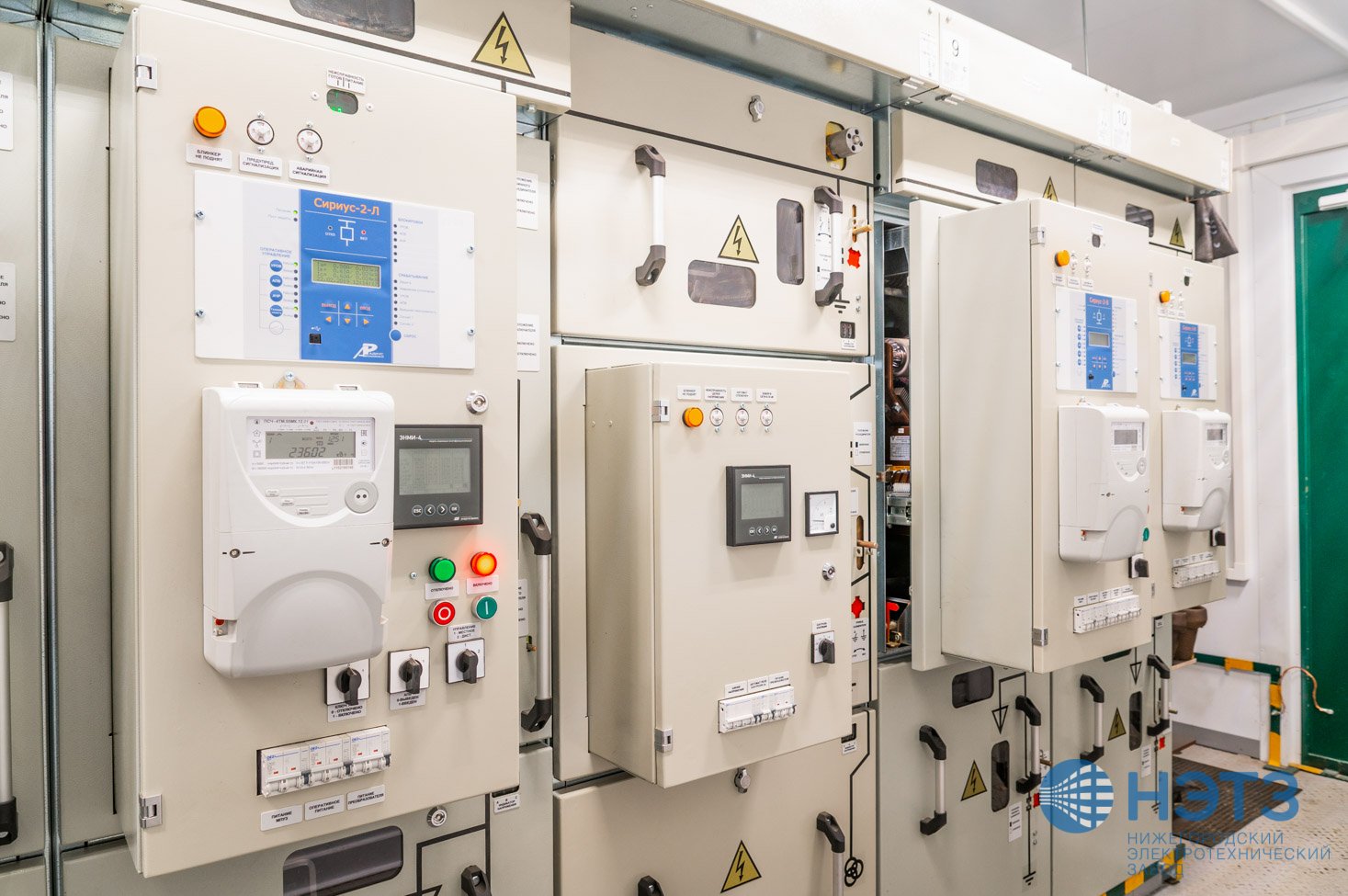

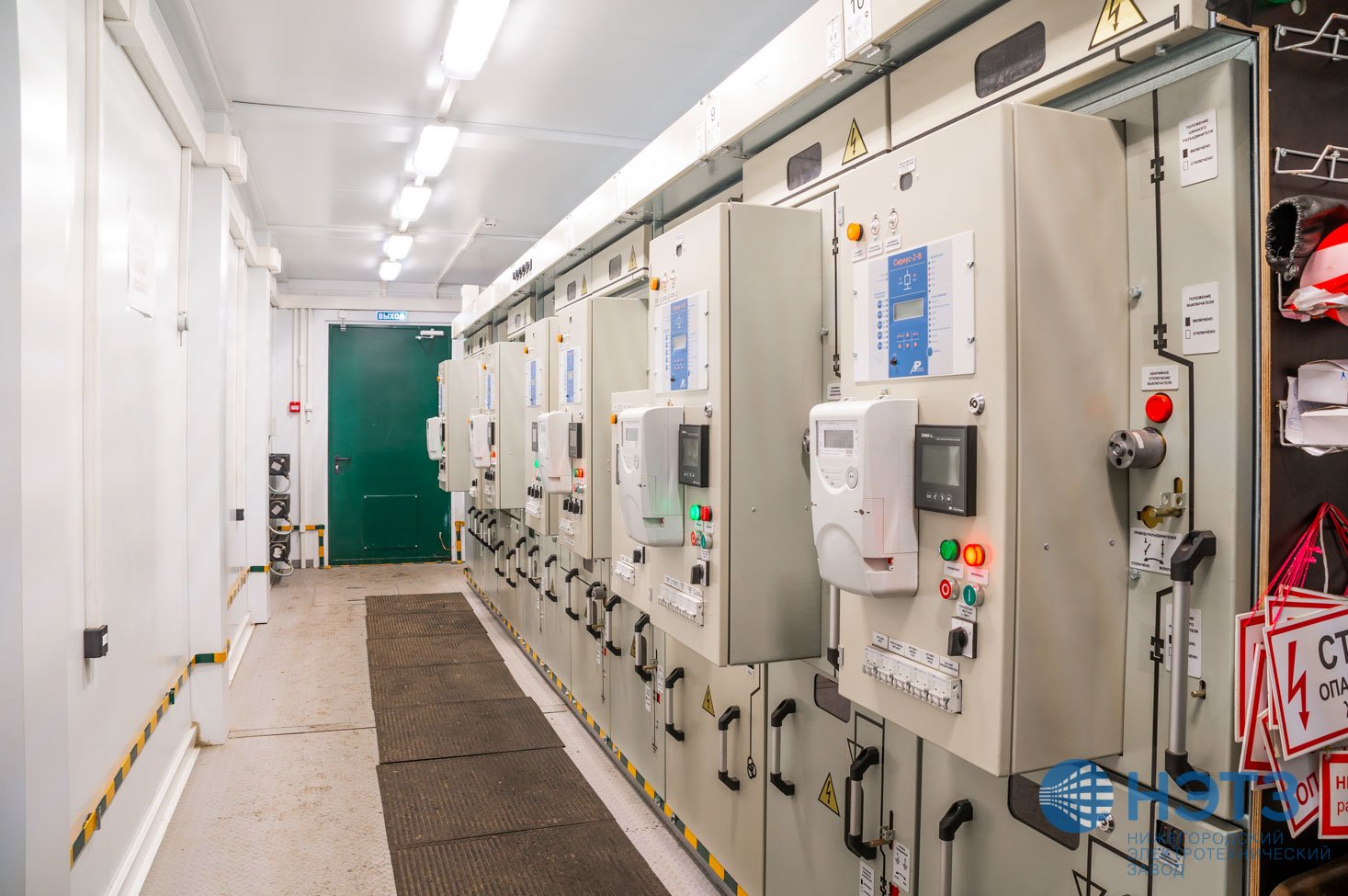

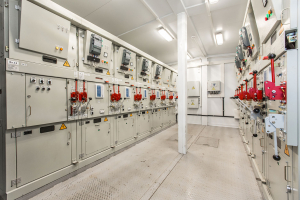

Распределительное устройство высшего напряжения (далее РУВН) комплектуется из КРУ-6(10).

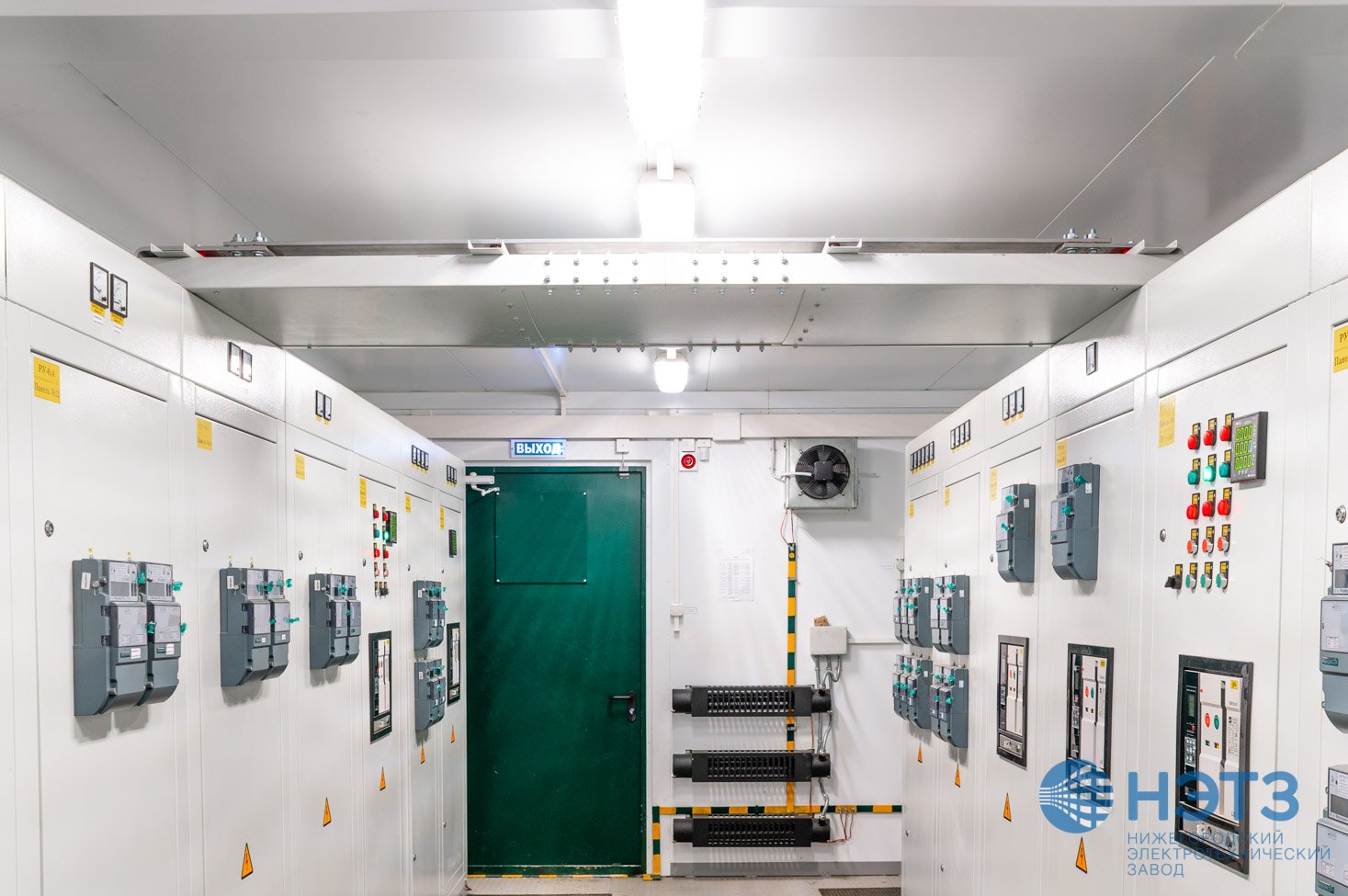

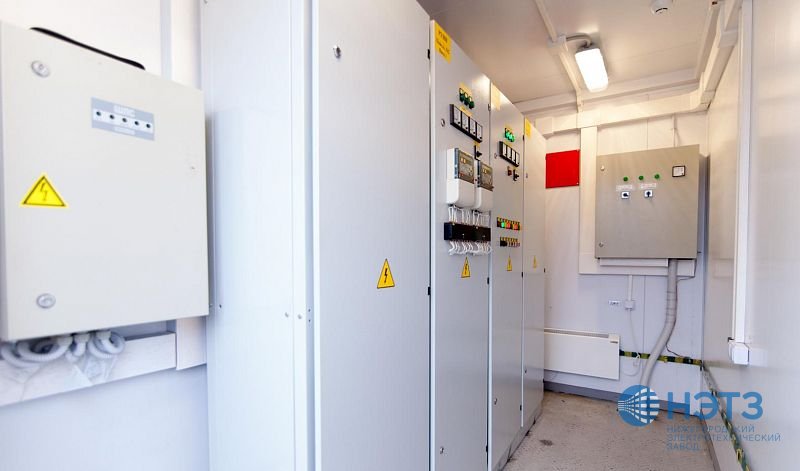

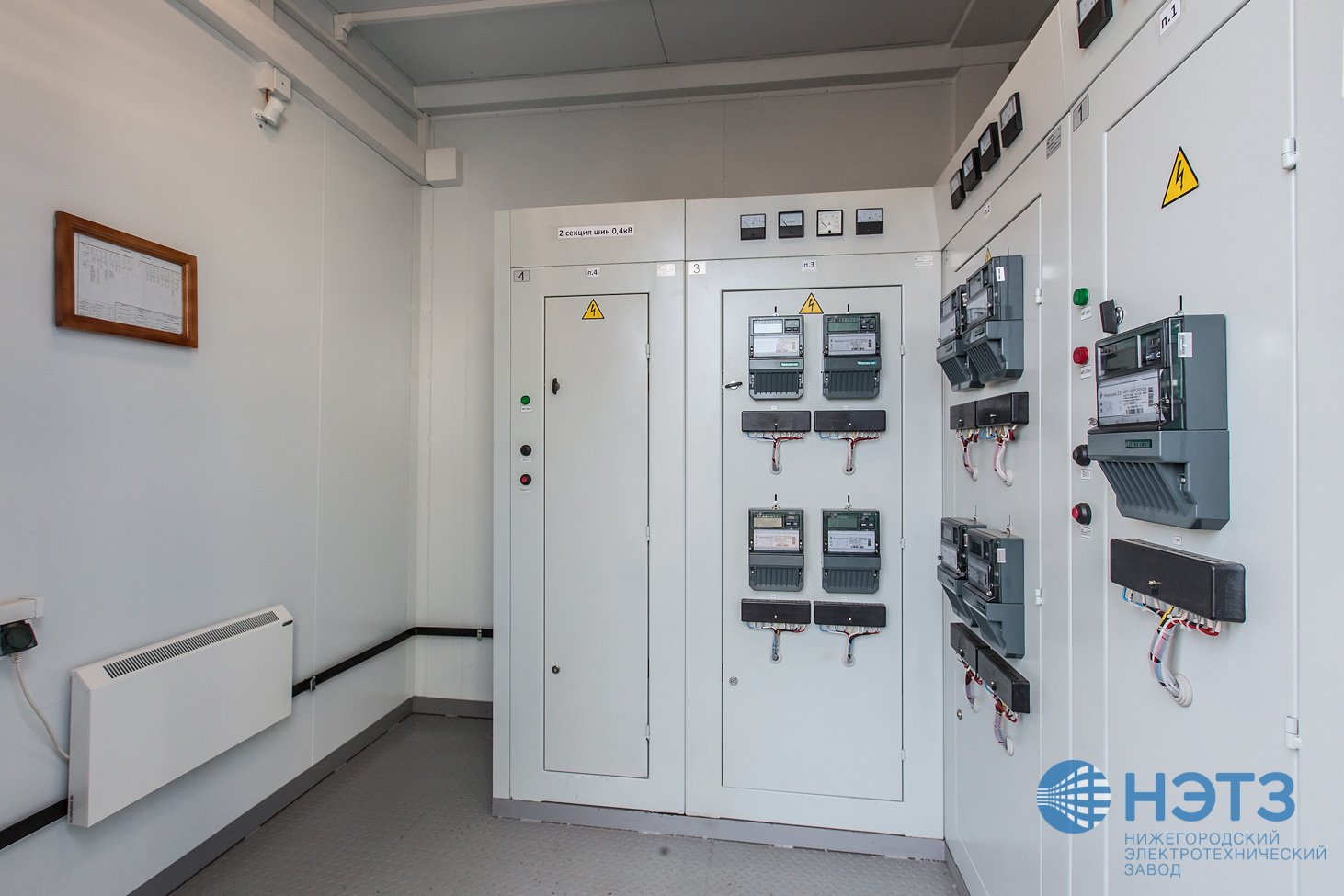

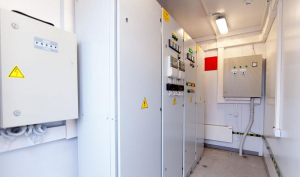

Распределительное устройство низшего напряжения (далее РУНН) в зависимости от номинального напряжения РУНН, комплектуется из КРУ-6(10) или НКУ.

КТПМ соответствуют ГОСТ 15150 и ГОСТ 15543.1 и предназначены для работы в следующих условиях: КТПМ должны соответствовать требованиям ГОСТ 15150 и ГОСТ 15543.1, при этом:

• климатическое исполнение — УХЛ;
• категория размещения — 1;
• нижнее значение температуры окружающего воздуха — минус 60° С;
• верхнее рабочее (эффективное) значение температуры окружающего воздуха -плюс 40°С;
• высота над уровней моря не более 1000 м;
• относительная влажность 80% при плюс 15 °С;
• содержание в окружающей среде коррозионно-активных агентов для атмосферы типа II — III (промышленная), согласно ГОСТ 15150;
• климатические районы по ветру и гололеду I-III, по снеговой нагрузке IV по СНиП 2.01.07-85;
• степень загрязненности изоляции I-III по ГОСТ 9920-89

Особенности БМКТП:

• Готовность к эксплуатации. Модульные распределительные устройства поставляются в заводской готовности близкой к 100%.Как следствие- снижение времени и затрат на строительные работы и монтаж распределительного устройства.
• Мобильность- возможность перемещения РП в случае необходимости.
• Разнообразие цветовых решений.
• Возможность быстрой состыковки нескольких модулей, для размещения всего необходимого оборудования.

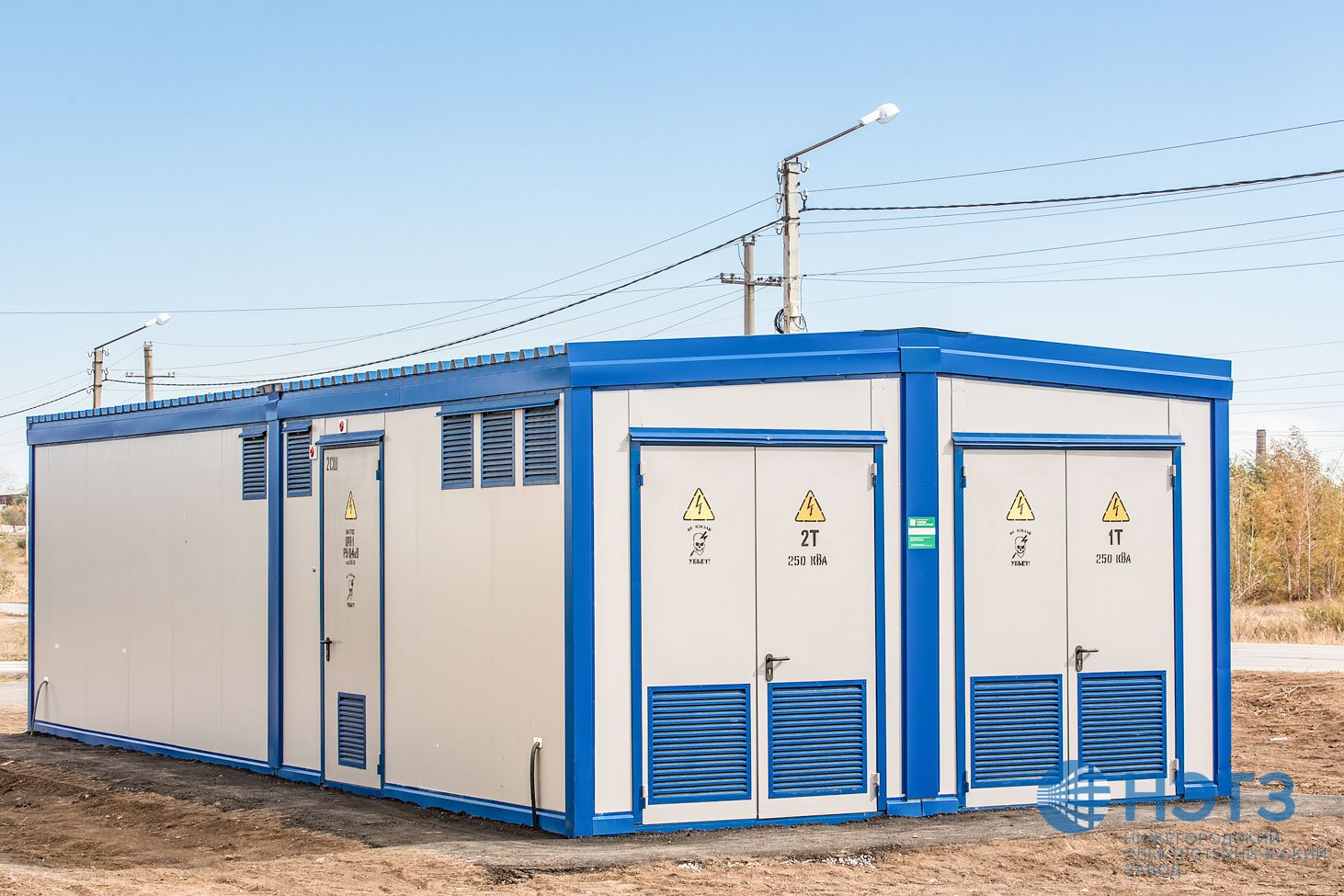

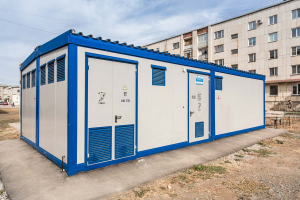

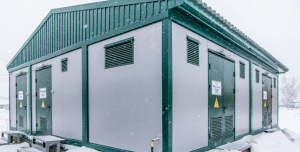

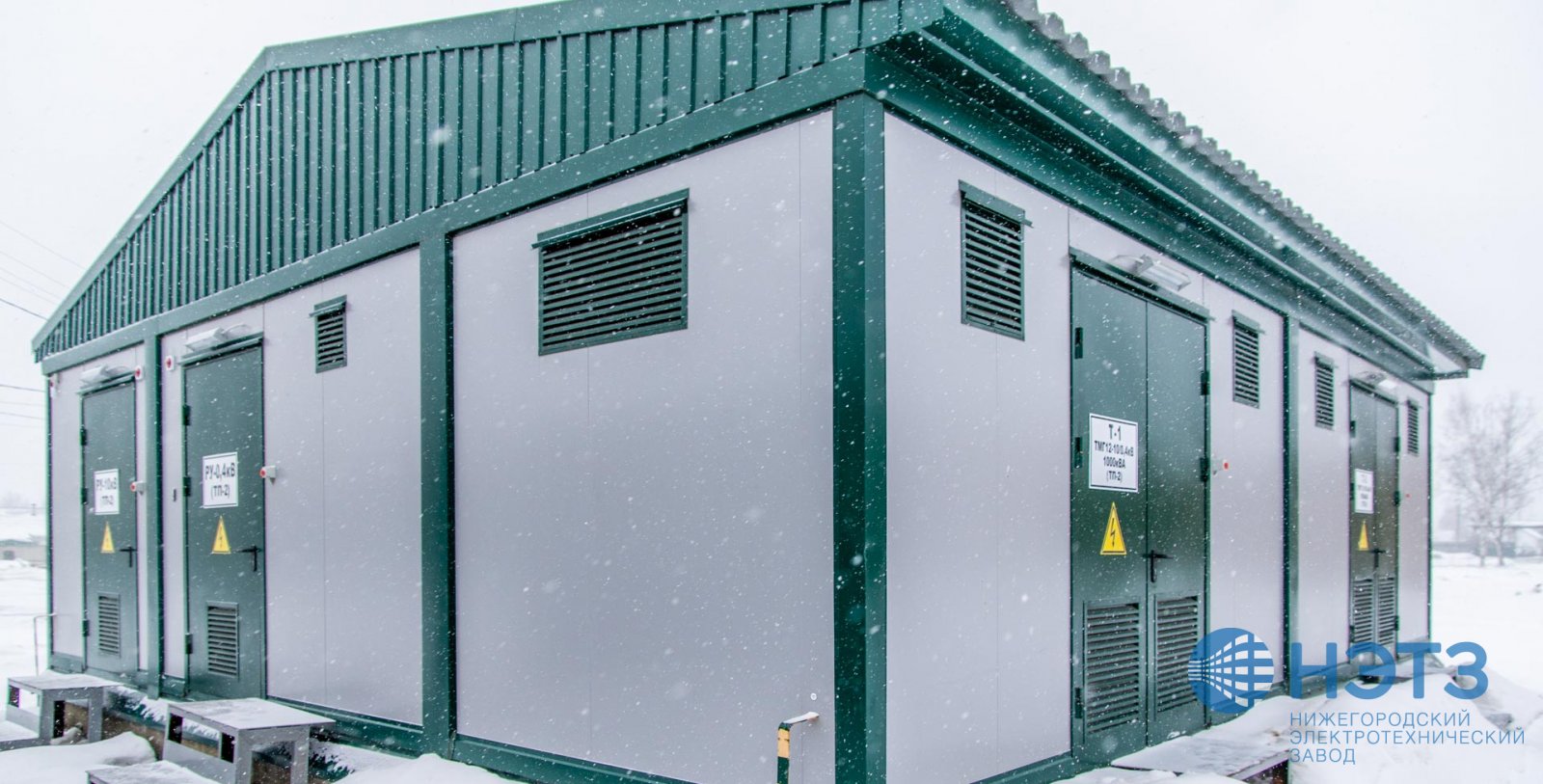

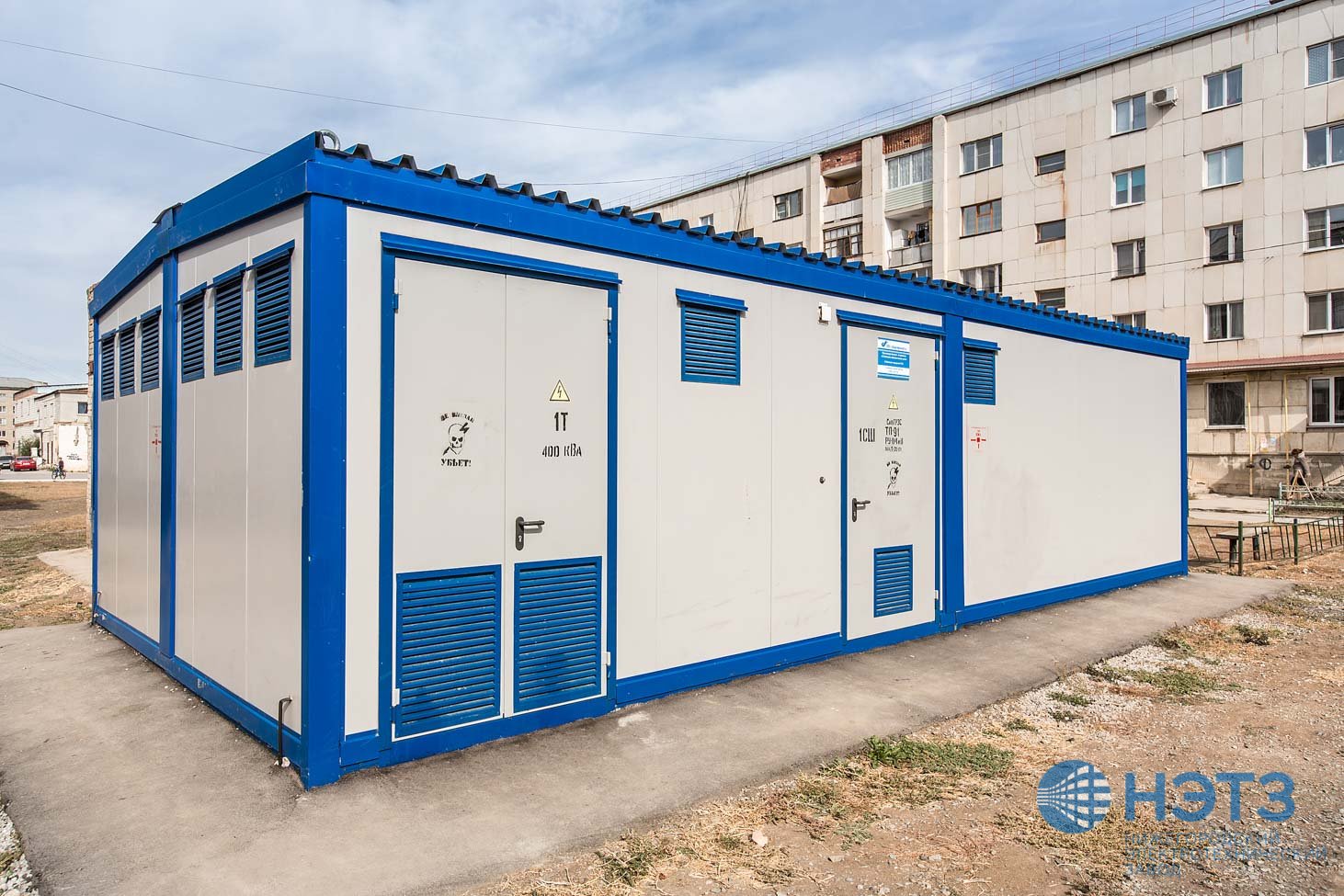

Характеристики блочно-модульных зданий:

Блочно-модульные здания разработаны и изготовлены с соблюдением действующих норм и правил, соответствует требованиям и правилам взрыво-и пожаробезопасности.

Габариты и масса блочно-модульных зданий позволяют транспортировку автомобильным и железнодорожным транспортом.

Несущие конструкции блочно-модульных зданий имеют устройства для строповки при погрузочно-разгрузочных работах, а так же рассчитаны на транспортные нагрузки.

Наружные стены и перегородки модульных зданий изготавливаются из панелей типа «Сэндвич».

Сэндвич-панели представляют собой самонесущую бескаркасную трехслойную конструкцию. Для наружного и внутреннего слоев применяется стальной оцинкованный лист с полимерным покрытием, которое исполняет как защитную, так и декоративную функцию. В виде наполнителя используются негорючая минерало-ватная плита на основе базальтового волокна. Толщина наполнителя варьируется в зависимости от назначения и климатических условий, в которых будет эксплуатироваться здание от 50 до 100мм.

Приведённое сопротивление теплопередаче м2К/Вт:

• Н=50мм — 1 м2К/Вт
• Н=100мм — 2 м2К/Вт

Соединение стеновых сэндвич-панелей осуществляется в замок. Специальная конфигурация замка обеспечивают высокую огнестойкость и влагонепроницаемость панелей в конструкции, защищает сэндвич-панели от образования конденсата, наледи.

Для избежания затеканий все стыки панелей обрабатываются силиконовым герметиком, места прилегания нащельников прокладываются гидрошнуром и герметизируются.

Блочно-модульные здания могут иметь двери или ворота. Двери- стальные с негорючим утеплителем, с уплотнителями и доводчиками самозакрывания, оснащаются замками для запирания, позволяющими открывать все двери одним ключом.

Фундамент

Конструкция блочно-модульных зданий позволяет устанавливать их на различные типы фундаментов, это могут быть монолитные ленты, фундаменты из бетонных блоков ФБС, железобетонные лежни, металлические сваи.

В фундаментах необходимо предусматривать технологические проёмы для подвода кабелей.

Для доступа в кабельные ниши под модульным зданием, в полу может быть изготовлен утеплённый люк.

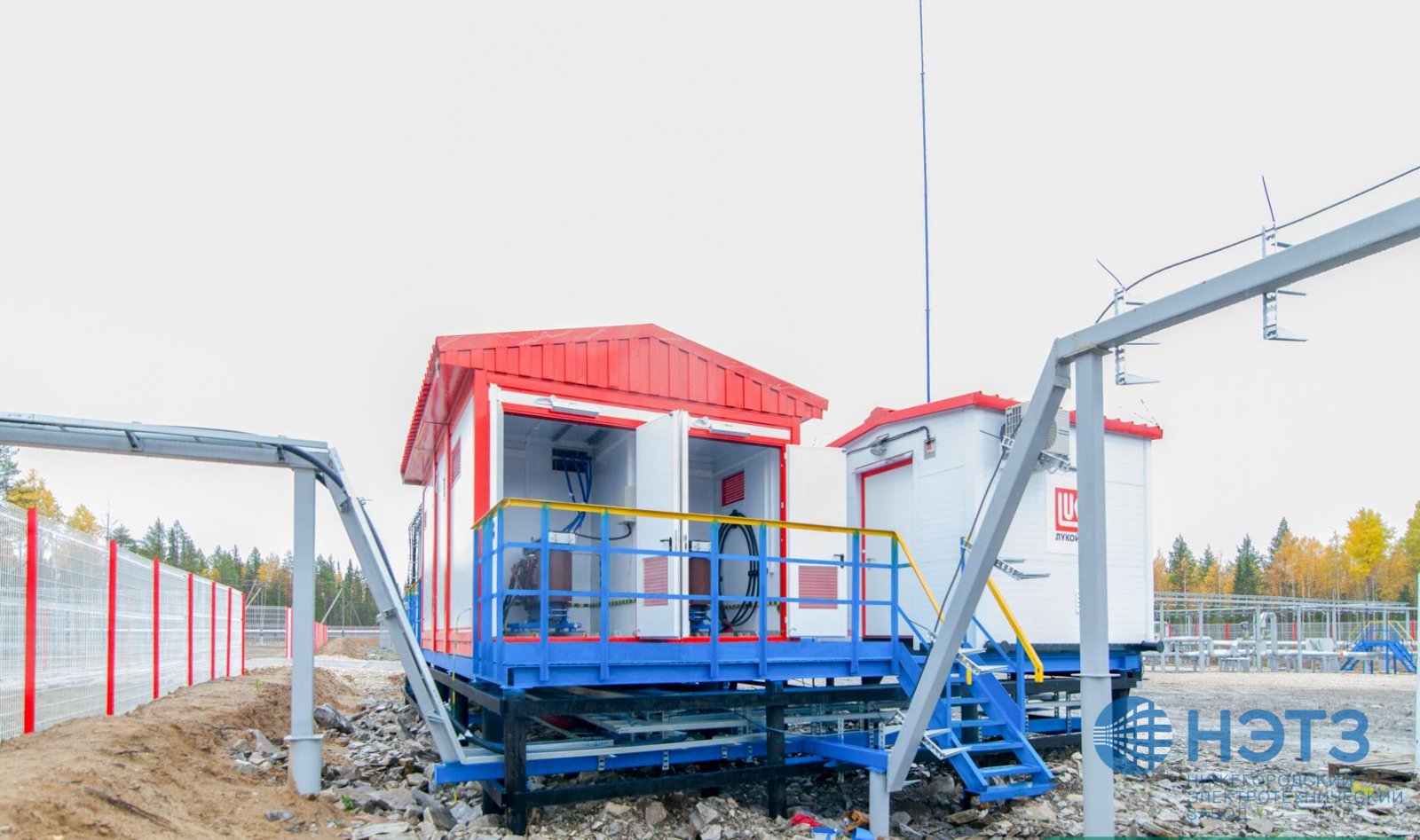

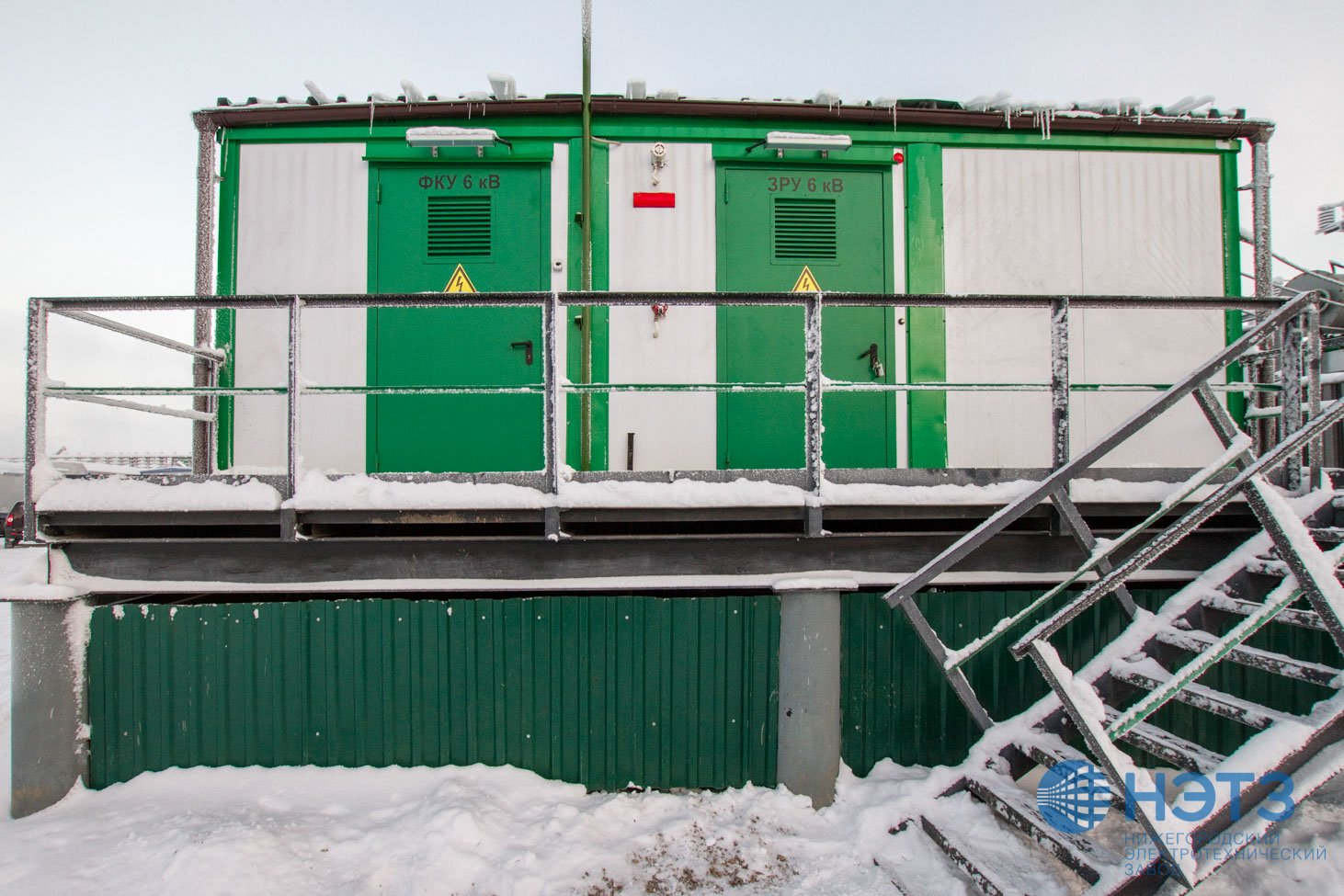

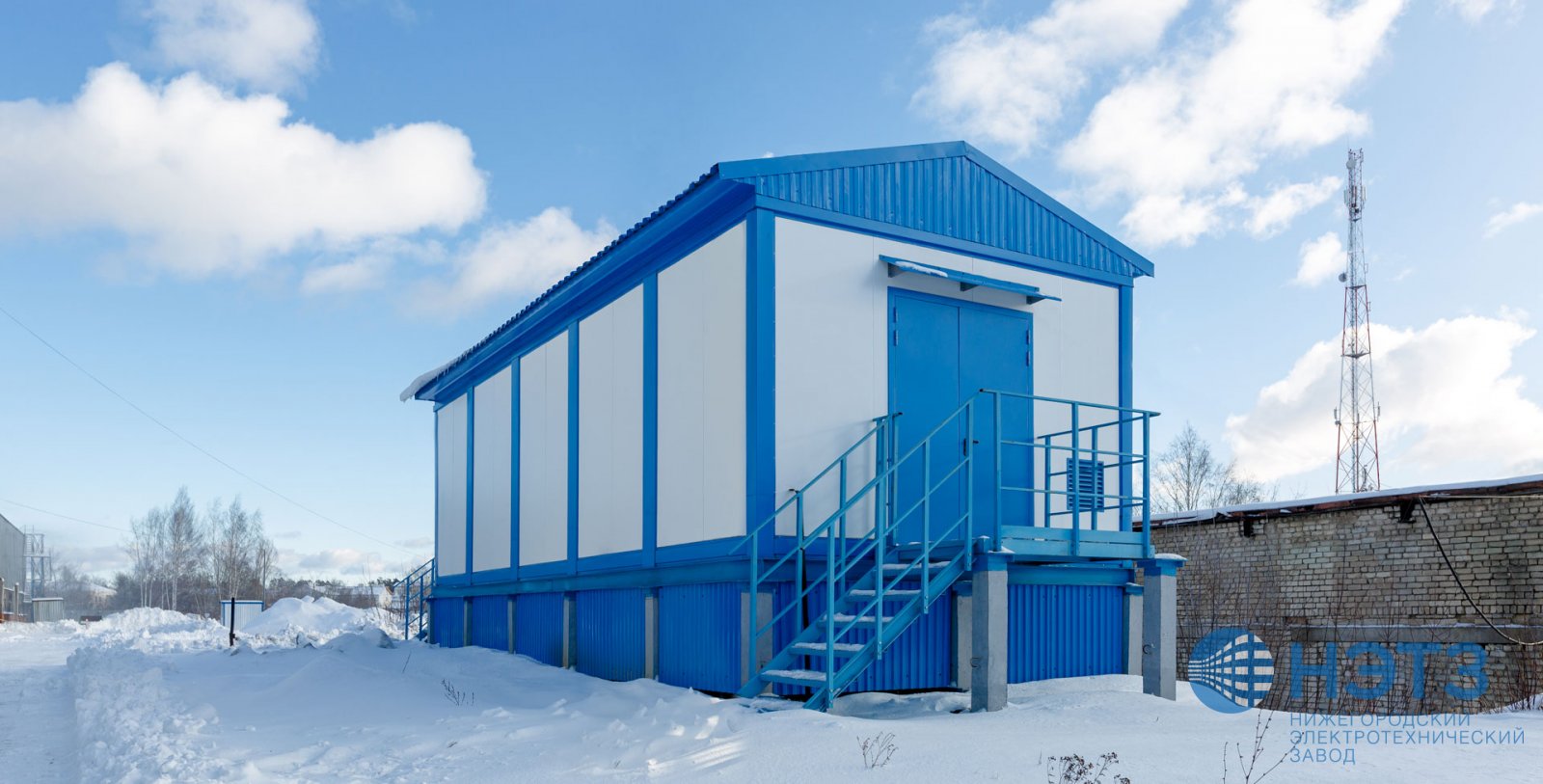

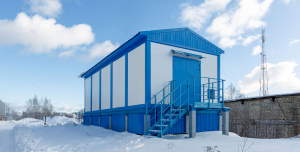

При установке на высокий фундамент, модуль может комплектоваться лестницами.

Типы производимых модульных распределительных устройств:

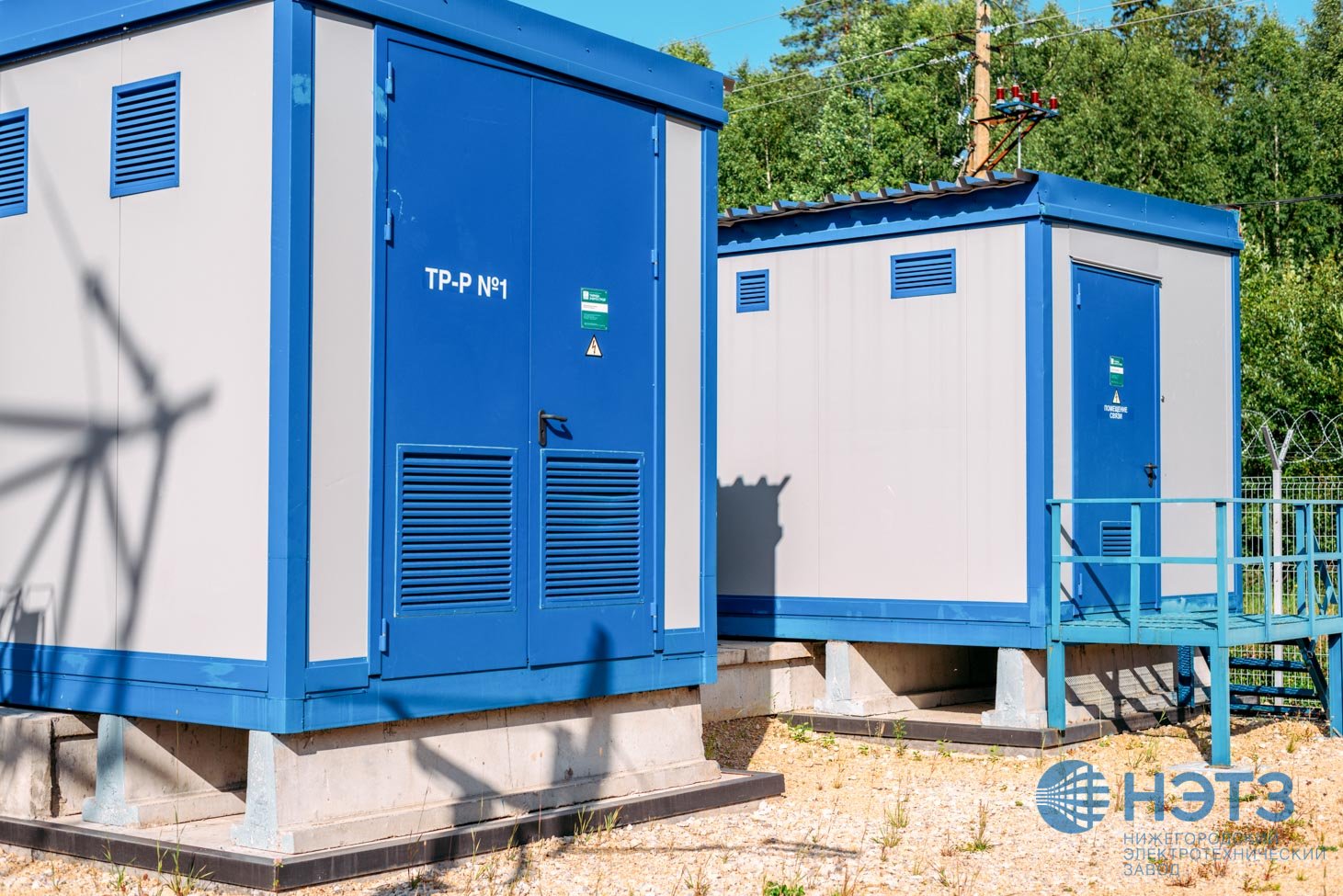

а) КТПНУ- Подстанция трансформаторная комплектная наружной установки с одним трансформатором КТПНУ-630(1000)/6/0,4-01 УХЛ1

• Номинальное напряжение УВН-6кВ(производства НЭТЗ)
• Номинальное напряжение РУНН-0.4 кВ. (производства НЭТЗ)
• Мощность трансформатора 1×630(1000)кВА

б) КТПМ — комплектные трансформаторные подстанции модульные трёхфазного переменного тока с двумя трансформаторами

• Номинальное напряжение УВН-6(10)кВ(производства НЭТЗ)
• Номинальное напряжение РУНН-0.4 кВ. (любой производитель, по согласованию с заказчиком)
• Максимальная мощность трансформаторов 2×2500кВА

в) БМКЗРУ Распределительная подстанция наружной установки напряжением 10кВ

Предназначена для приема и распределения электроэнергии (переменного трехфазного тока промышленной частоты) напряжением 10кВ

• Номинальное напряжение УВН-10кВ(производства НЭТЗ)
• Без силовых трансформаторов. Без РУНН.

г) БКТП Блочные комплектные трансформаторные подстанции в железобетонной оболочке

Вид климатического исполнения УХЛ1 по ГОСТ 15150 и ГОСТ 15543.1. Температура окружающего воздуха не выше плюс 40 °С и не ниже минус 60 °С, высота над уровнем моря не более 1000 м.

Типы оборудования, применяемого в КРУ-6(10), приведены в таблице 1.3. Таблица 1.3
