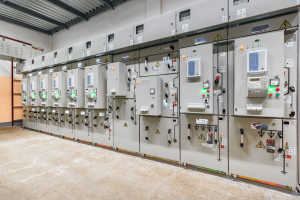

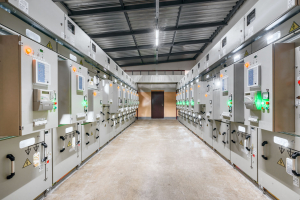

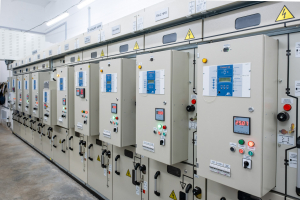

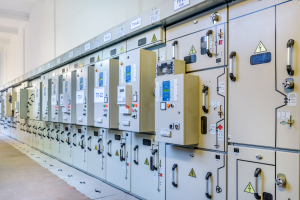

Камера сборная одностороннего обслуживания 6(10) кВ серии
НОВАЦИЯ

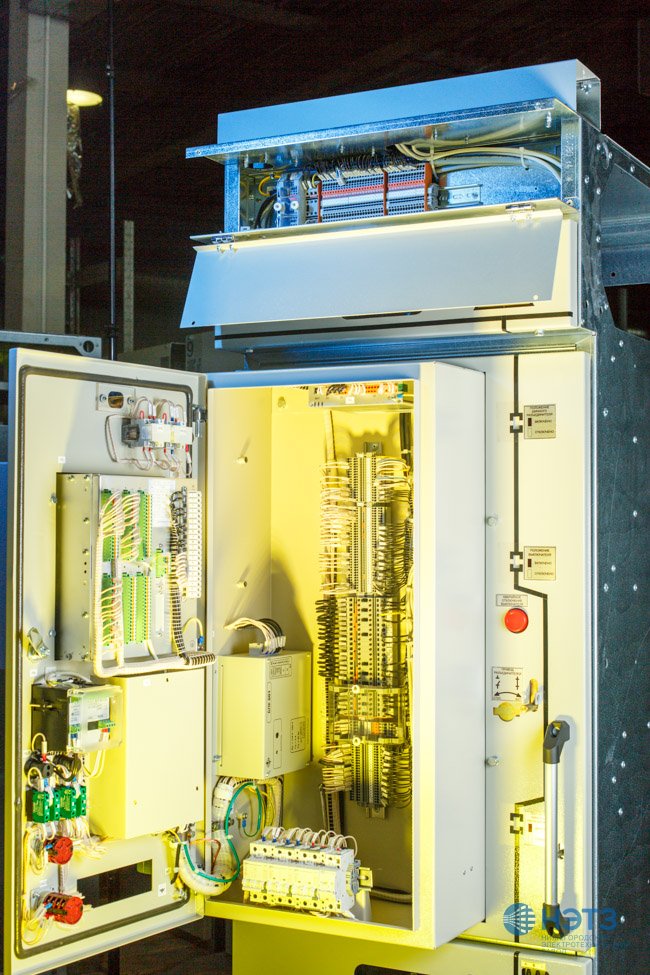

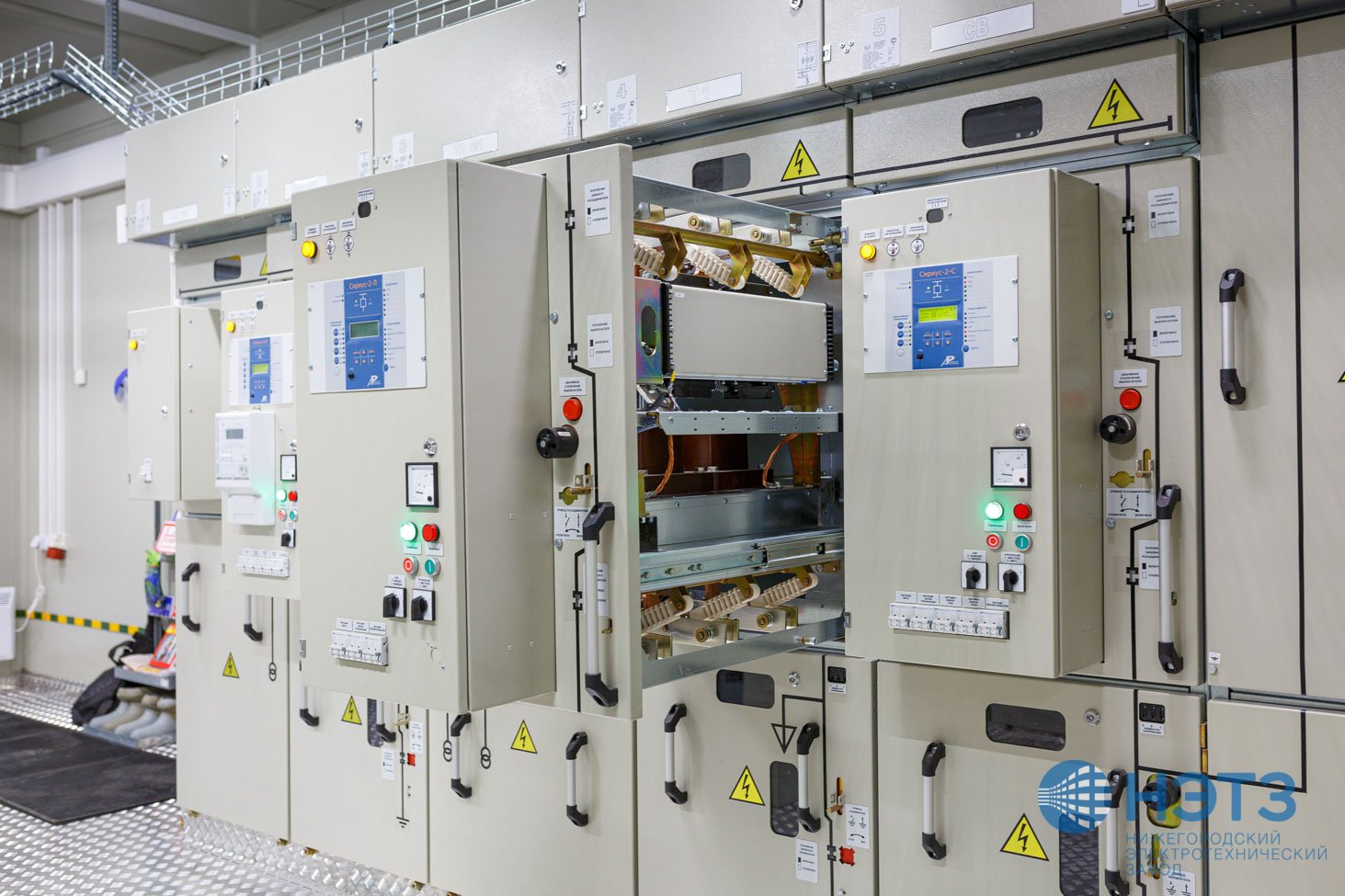

КСО «Новация» — это современное поколение распределительных устройств. Оптимальное решение для организации первичного и вторичного распределения электрической энергии в сетях среднего напряжения. В основе конструкции КСО «Новация» лежит идея размещения компонентов ячейки, нуждающихся в процессе эксплуатации в частых периодических осмотрах, испытаниях и поверках на выдвижном моноблоке, вместе с вакуумным выключателем.

НЭТЗ изготавливает КСО «Новация» с 2007 года, регулярно модернизирует конструктивные решения в составе ячейки и разрабатывает дополнительные опции. В эксплуатации находятся более 10 000 ячеек КСО «Новация» производства НЭТЗ.

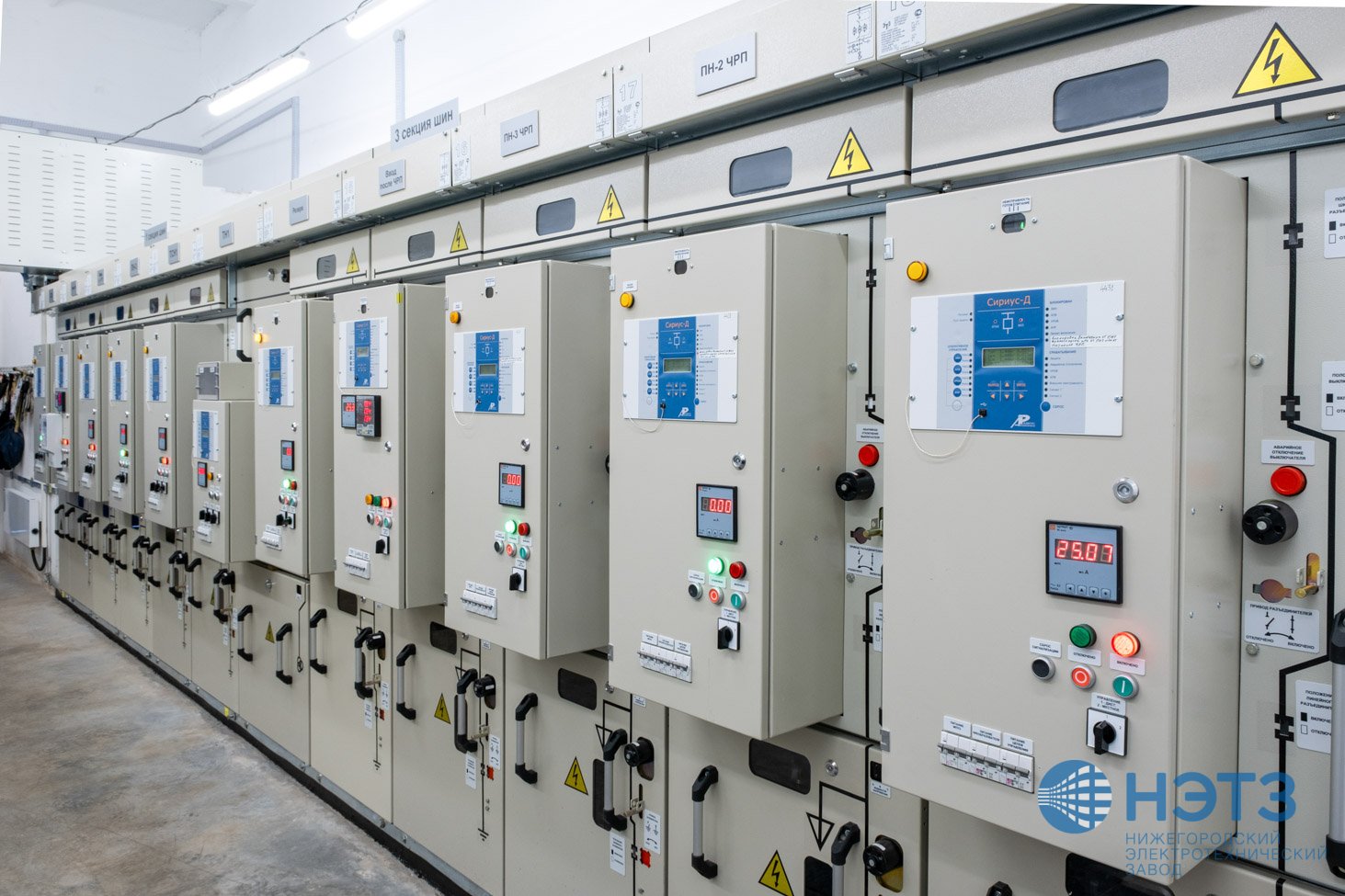

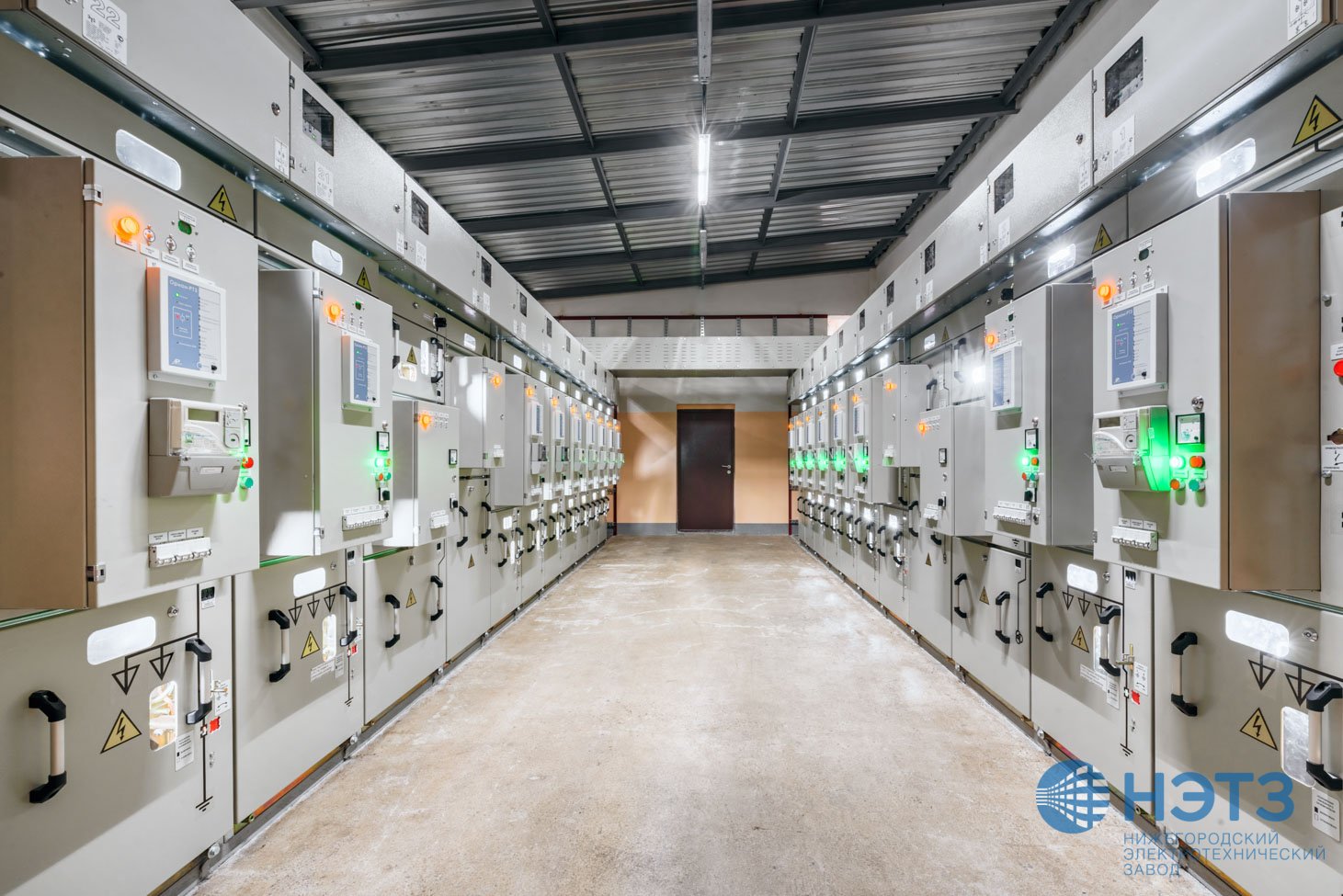

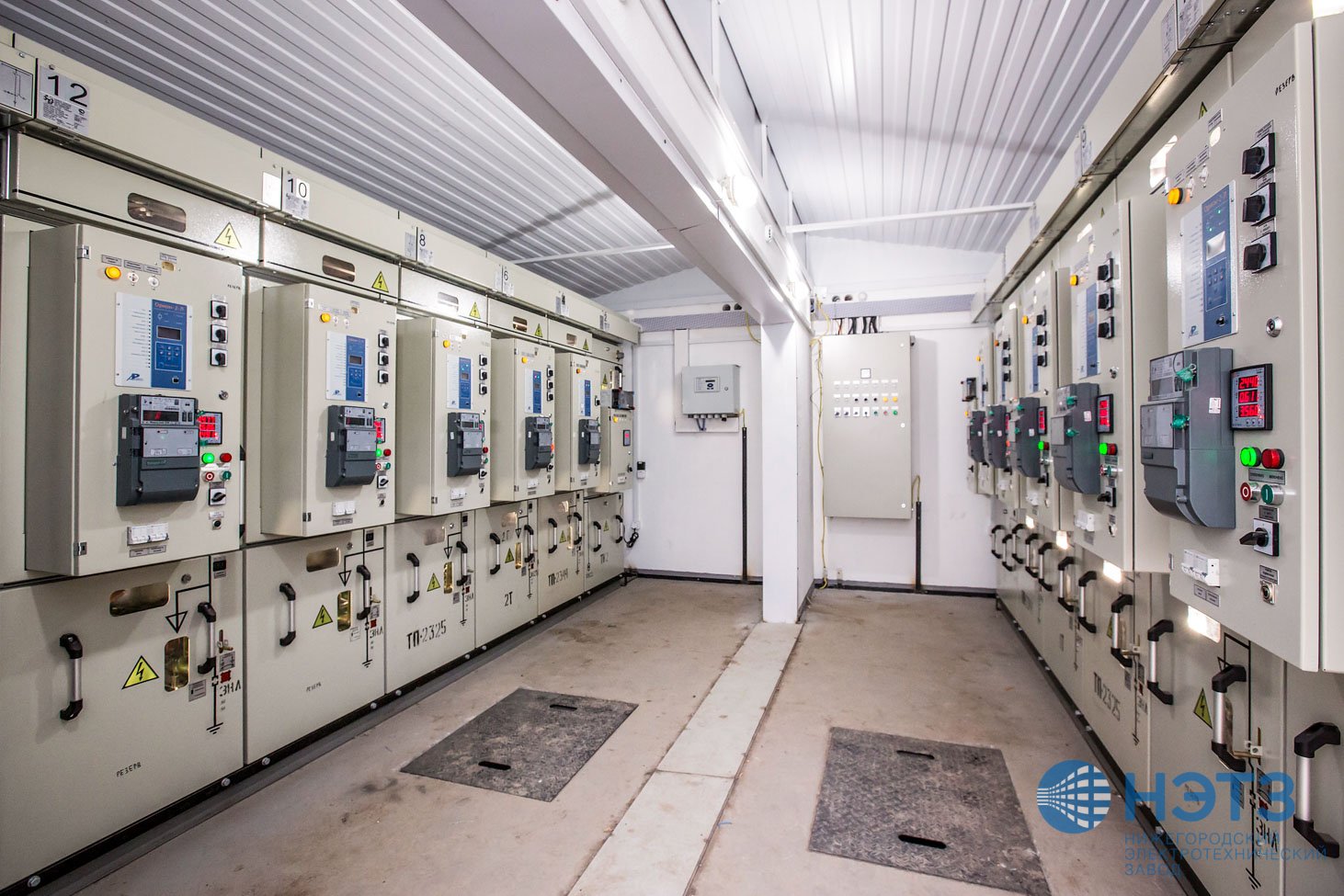

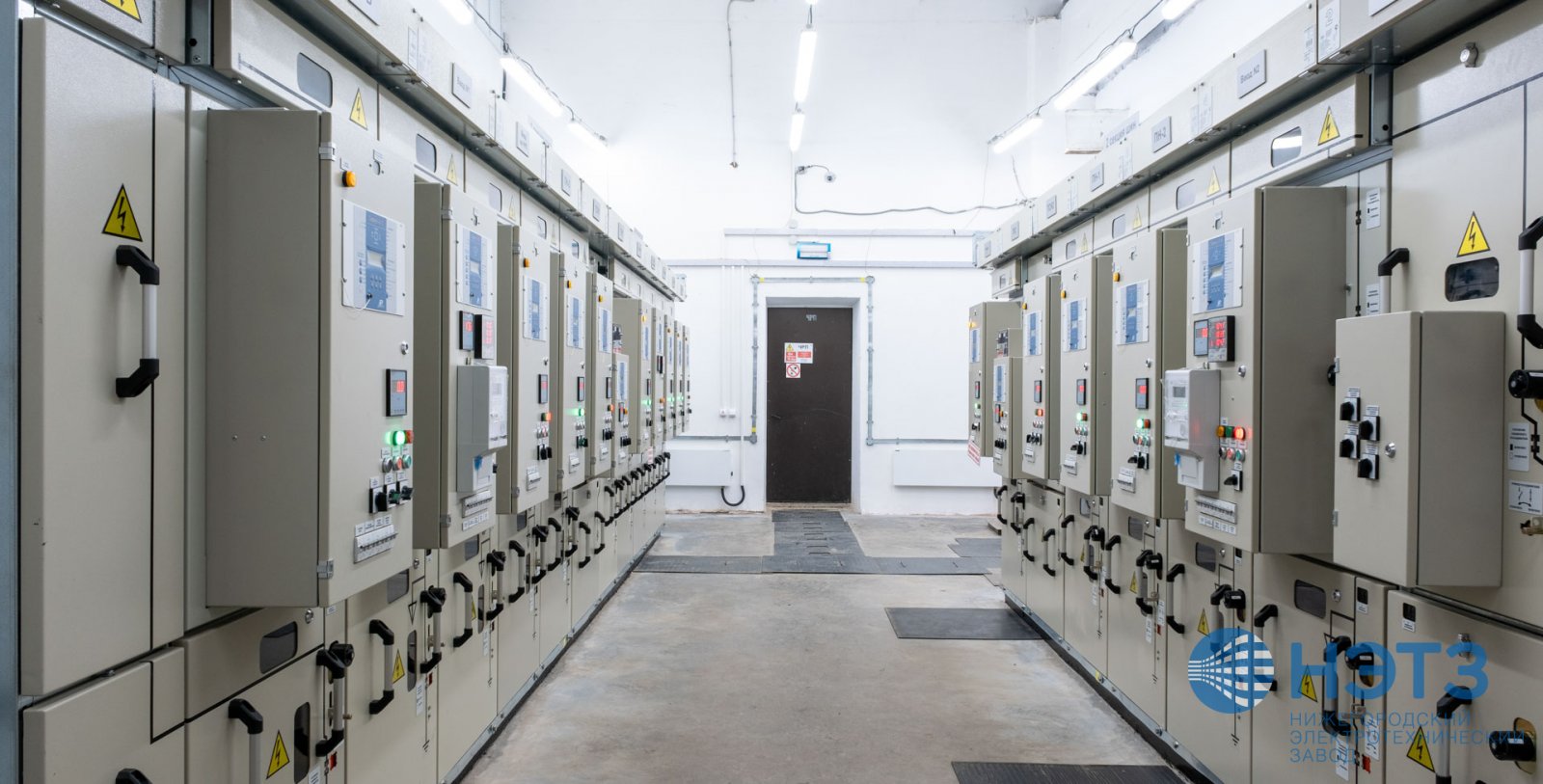

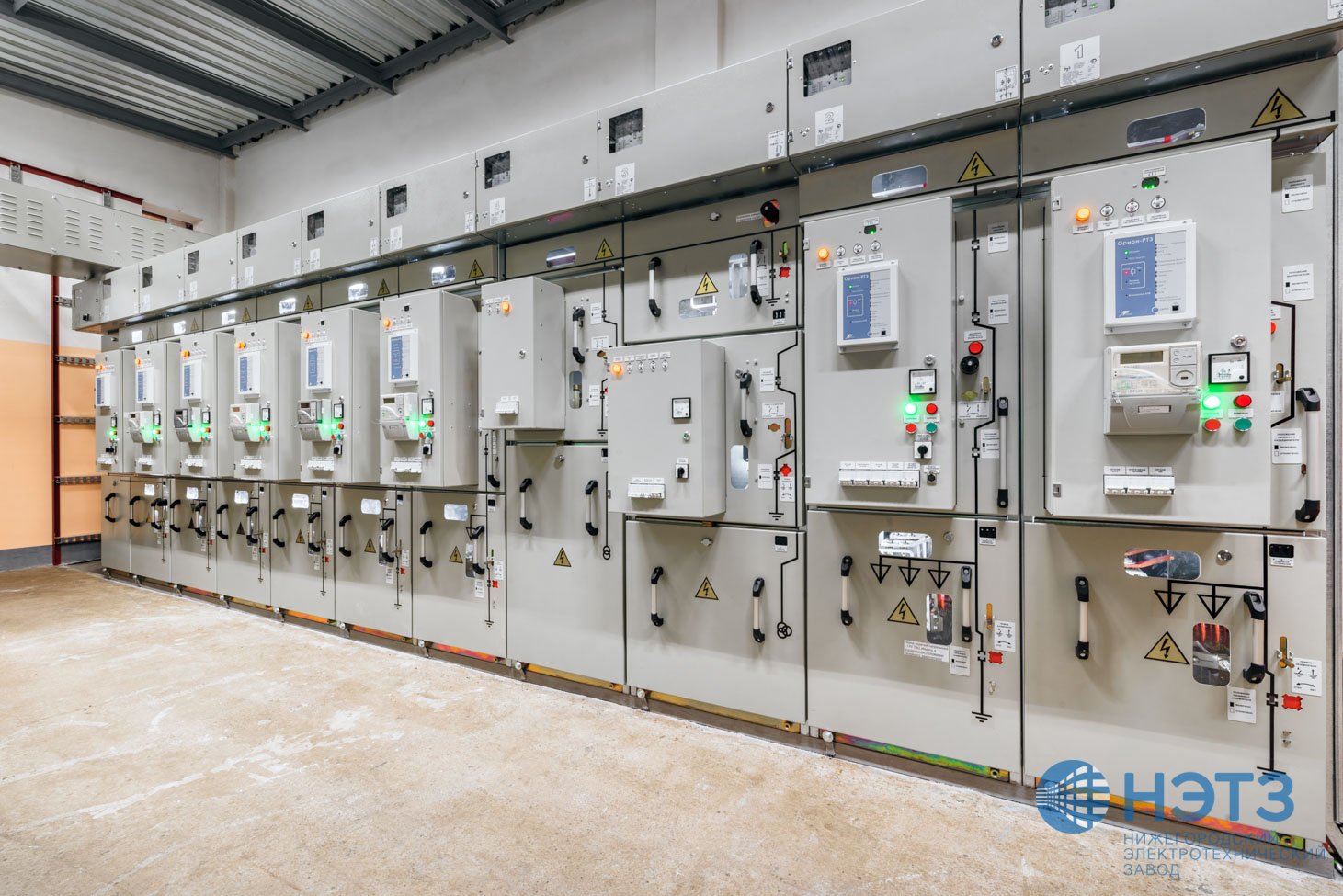

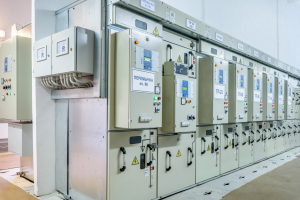

Камеры применяются при новом строительстве, расширении и реконструкции:

• сетевых подстанций, главных понизительных подстанций промышленных предприятий;
• подстанций объектов нефтегазовой отрасли;
• распределительных и трансформаторных подстанций;
• распределительных пунктов, питающих объекты городской инфраструктуры

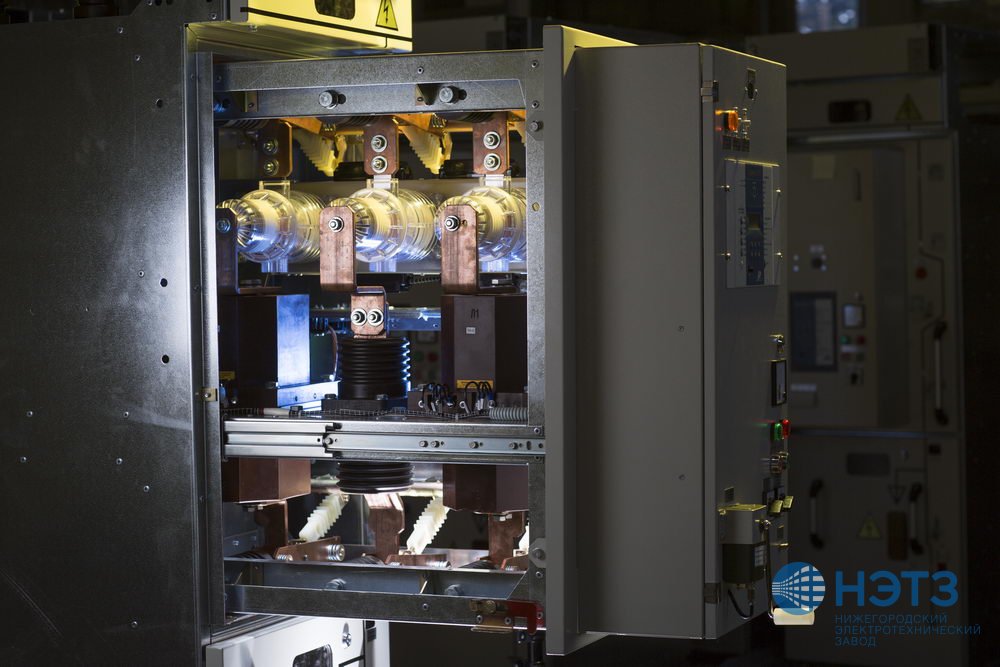

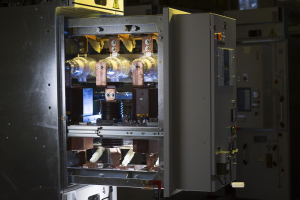

• Повышенное удобство обслуживания за счет размещения компонентов ячейки, нуждающихся в процессе эксплуатации в частых периодических осмотрах, испытаниях и поверках, вместе с выключателем на выкатном моноблоке
• Система механических и электромеханических блокировок обеспечивающая безопасность
• Разделение функциональных отсеков ячейки на отсеки изоляционными негорючими перегородками

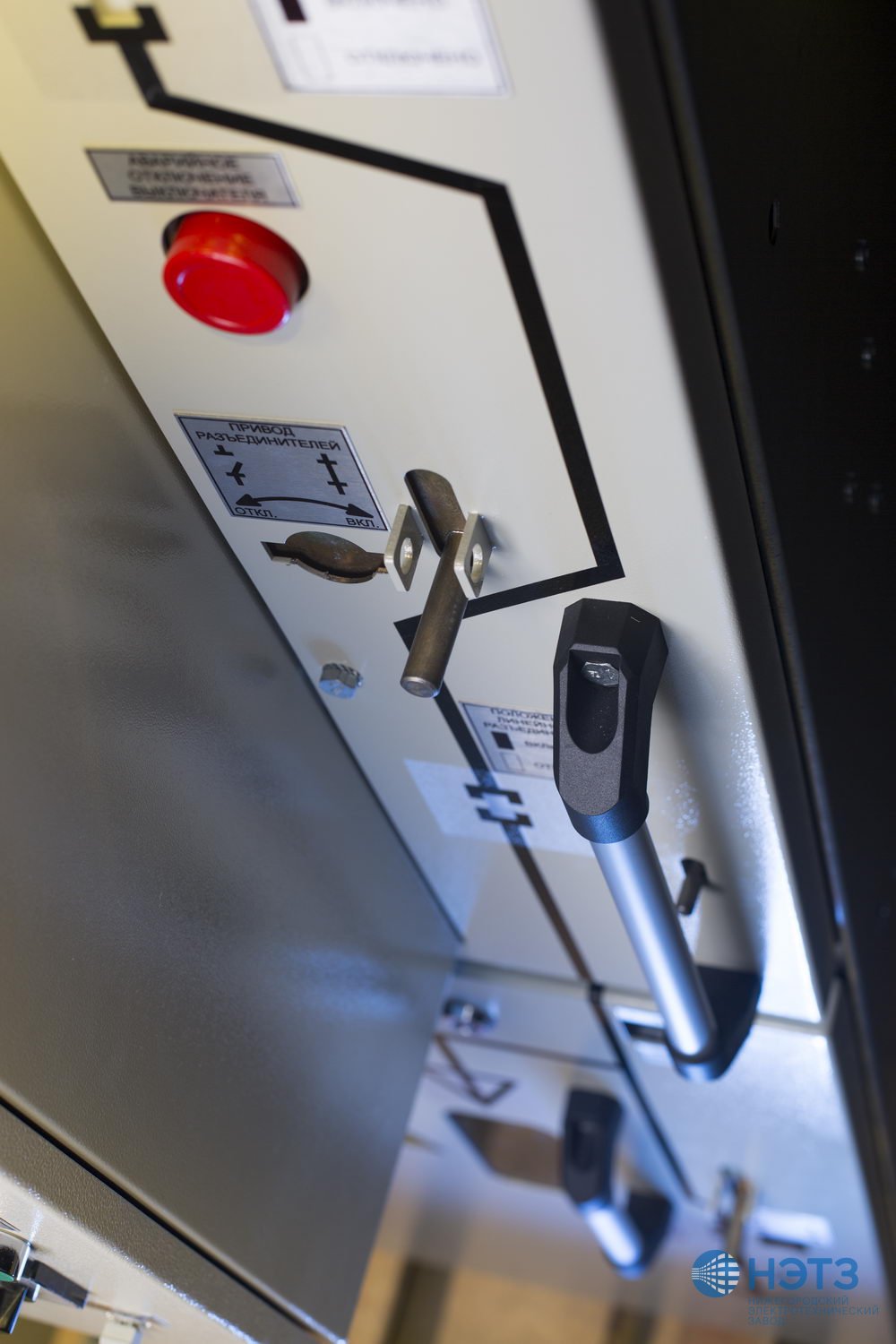

• Мнемосхема на фасаде ячейки, состоящая из механических указателей, жестко связанных с приводами коммутационных аппаратов
• Применение заземлителей с быстродействующим пружинным приводом на полный ток короткого замыкания
• Каркас изготовленный из высококачественной оцинкованной стали
• Оперирование разъединителями и заземлителем одним ключом управления

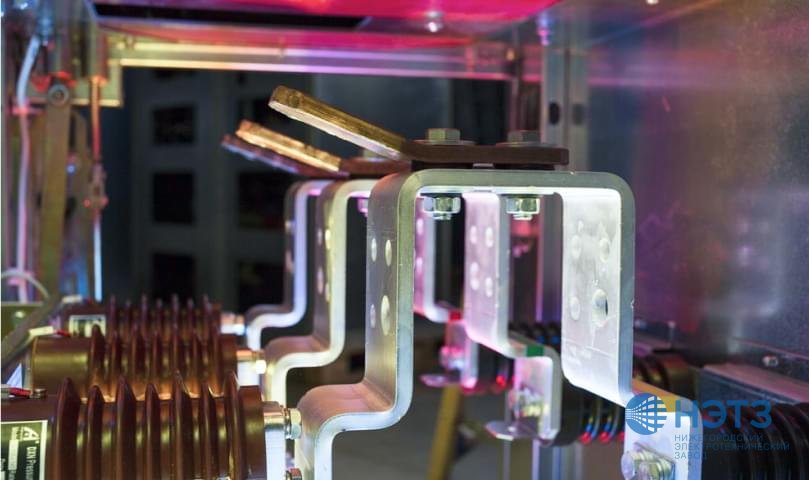

• Закрытый отсек сборных шин

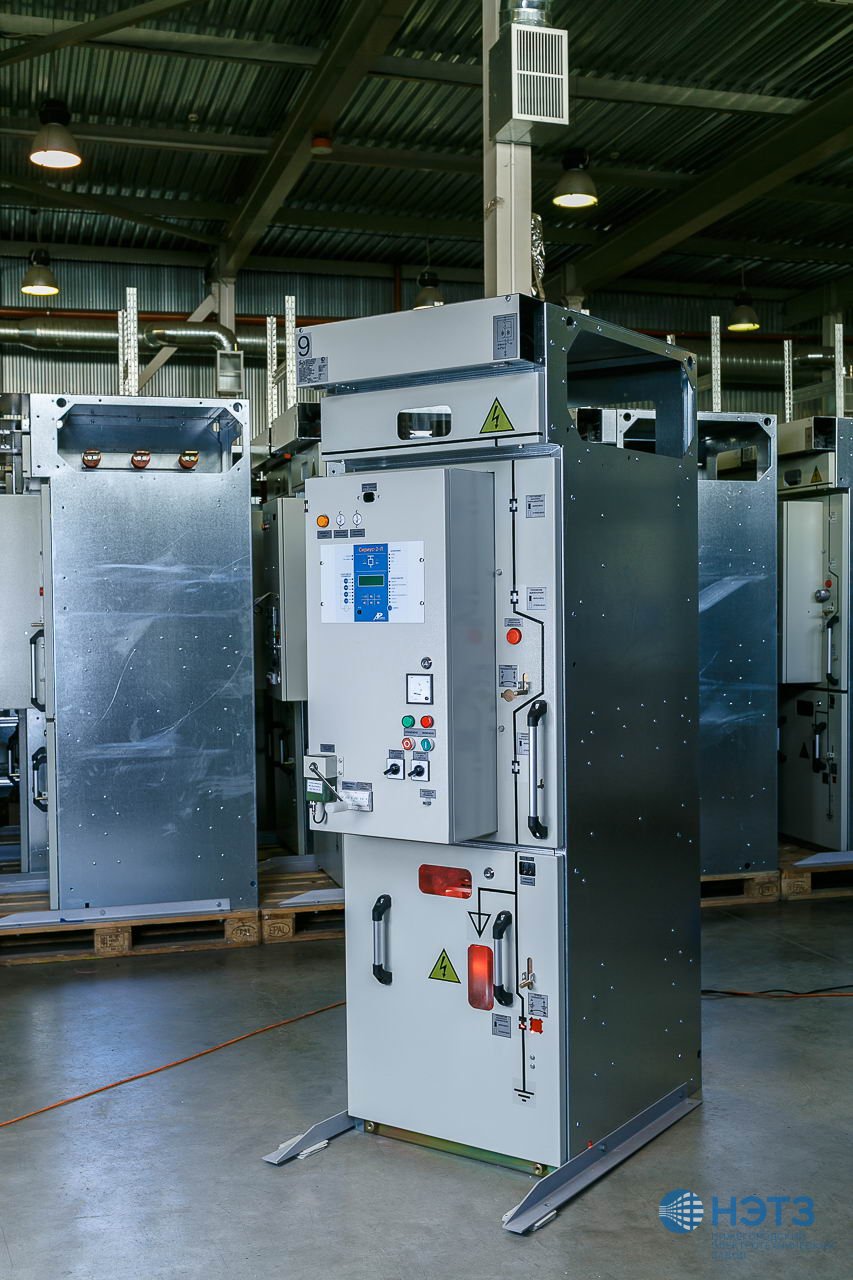

• Уменьшенные габариты 2100×800×650мм
• Реализованы секционные электрические блокировки: запрет включения ввода при заземлении сборных шин и т.д.
• Возможность подключения микровыключателей к коммутационным аппаратам ячейки
• Наличие смотровых окон для контроля положения главных контактов разъединителей и заземлителя. Освещение соответствующих отсеков (светодиодное 12, 36В)
• Контроль наличия напряжения на присоединении и сборных шинах с помощью емкостных указателей напряжения, возможность фазировки кабелей на низком напряжении
• Возможность дистанционного первого включения вводного шкафа после потери оперативного напряжения на подстанции
• Возможность реализации секционного перехода с помощью шинного моста
  Наличие в сетке схем ячейки трансформатора собственных нужд, подключенного до ввода


Основные параметры и характеристики
