6(10) кВ до 3150А

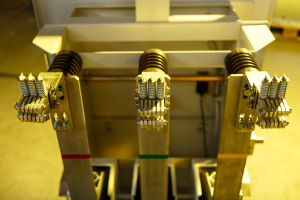

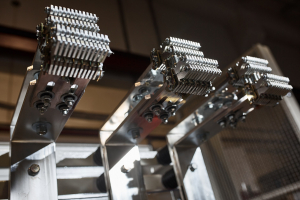

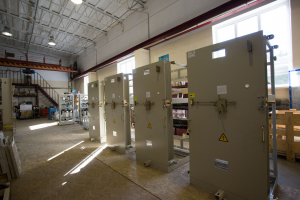

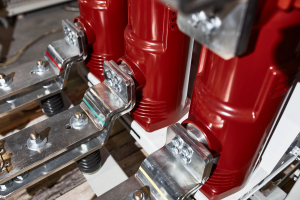

ВЫКАТНЫЕ ЭЛЕМЕНТЫ
«РЕТРО»
Ретрофит - это эффективное повышение надежности энергосистемы. Варианты модернизации:
- На выкатном элементе КРУ путем замены старого выключателя и установки выключателя BB/TEL при помощи комплекта адаптации;
- В шкафах КРУ путем полной замены выкатного элемента.
-

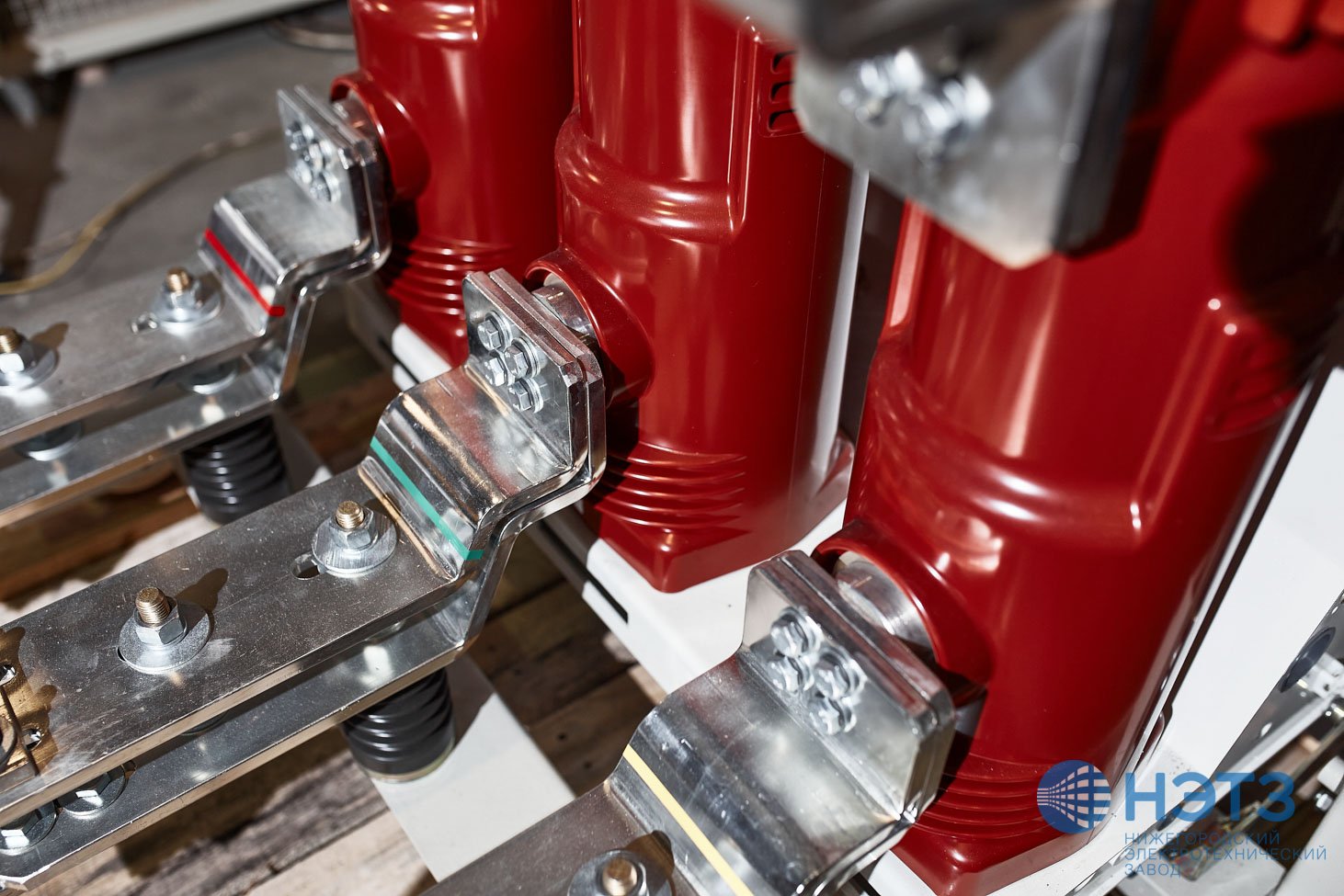

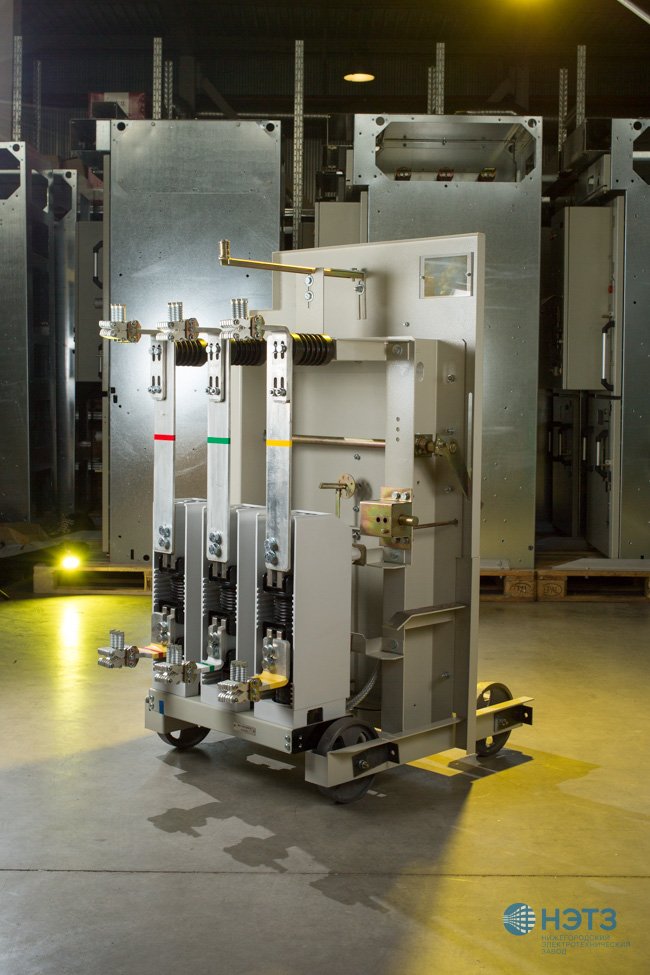

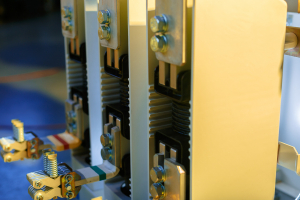

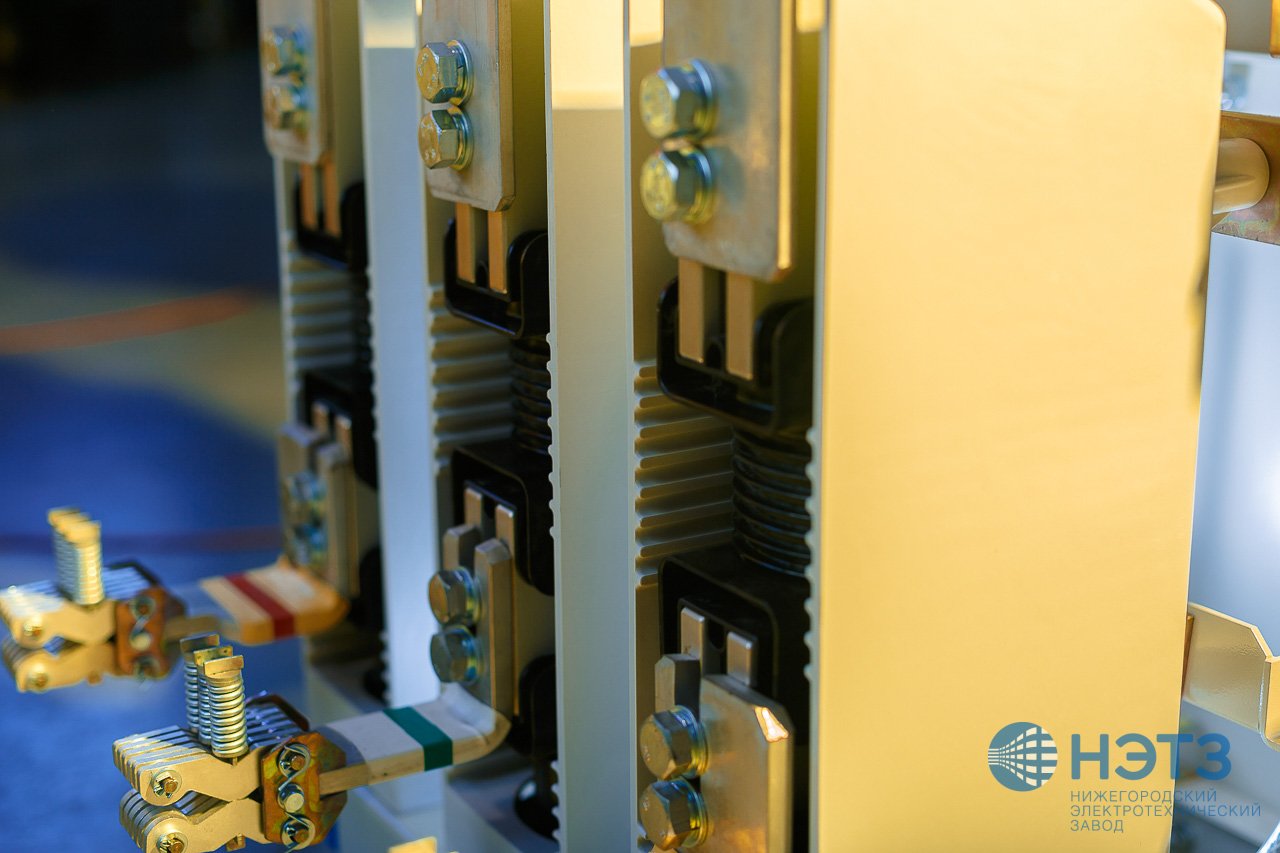

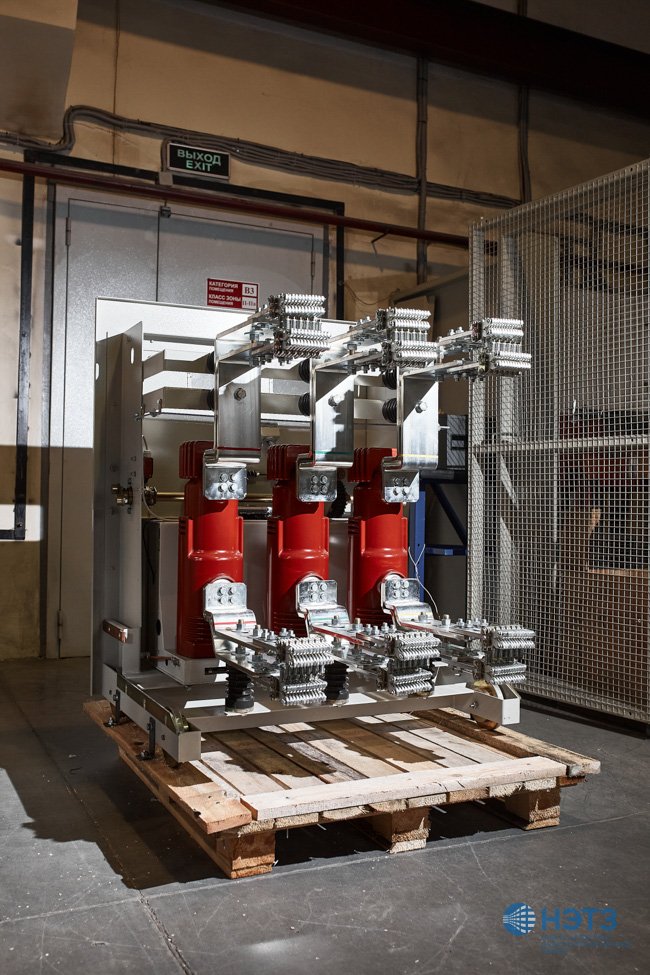

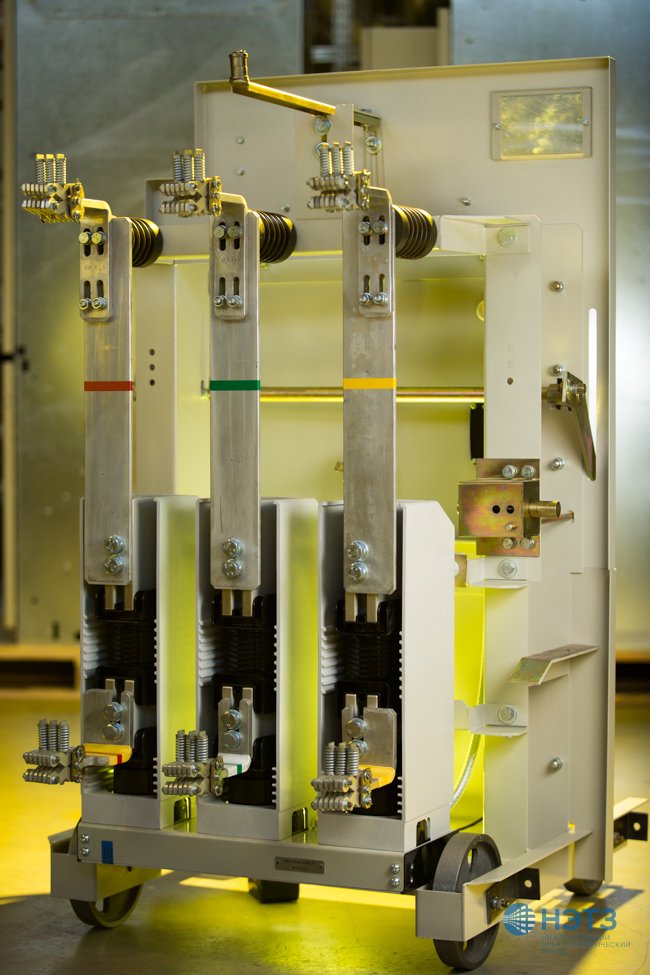

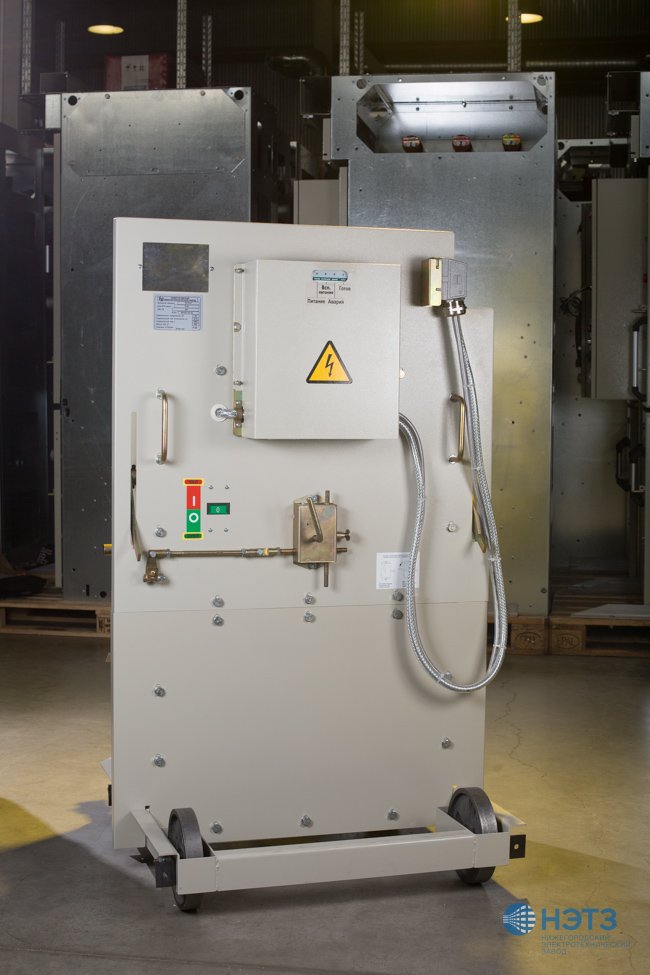

Реконструкция (ретрофит) с заменой целиком выкатного элемента на новый, полной заводской готовности — простой и экономичный способ продлить рабочий ресурс распределительных устройств 6 (10) кВ. Учитывая многообразие эксплуатируемых ячеек, конструкторы разработали более 100 типовых решений для модернизации отечественных КРУ и более 30 для зарубежных.

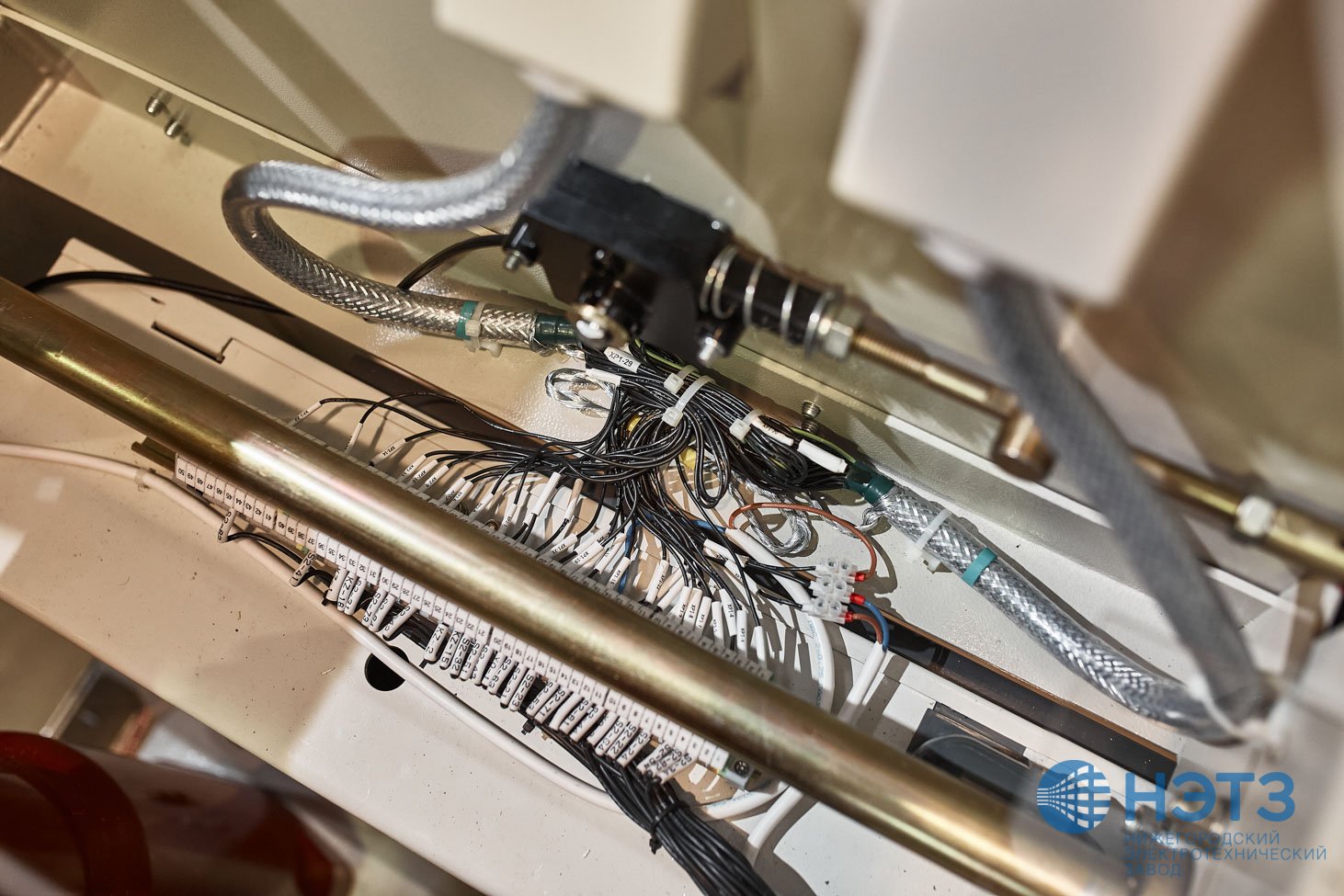

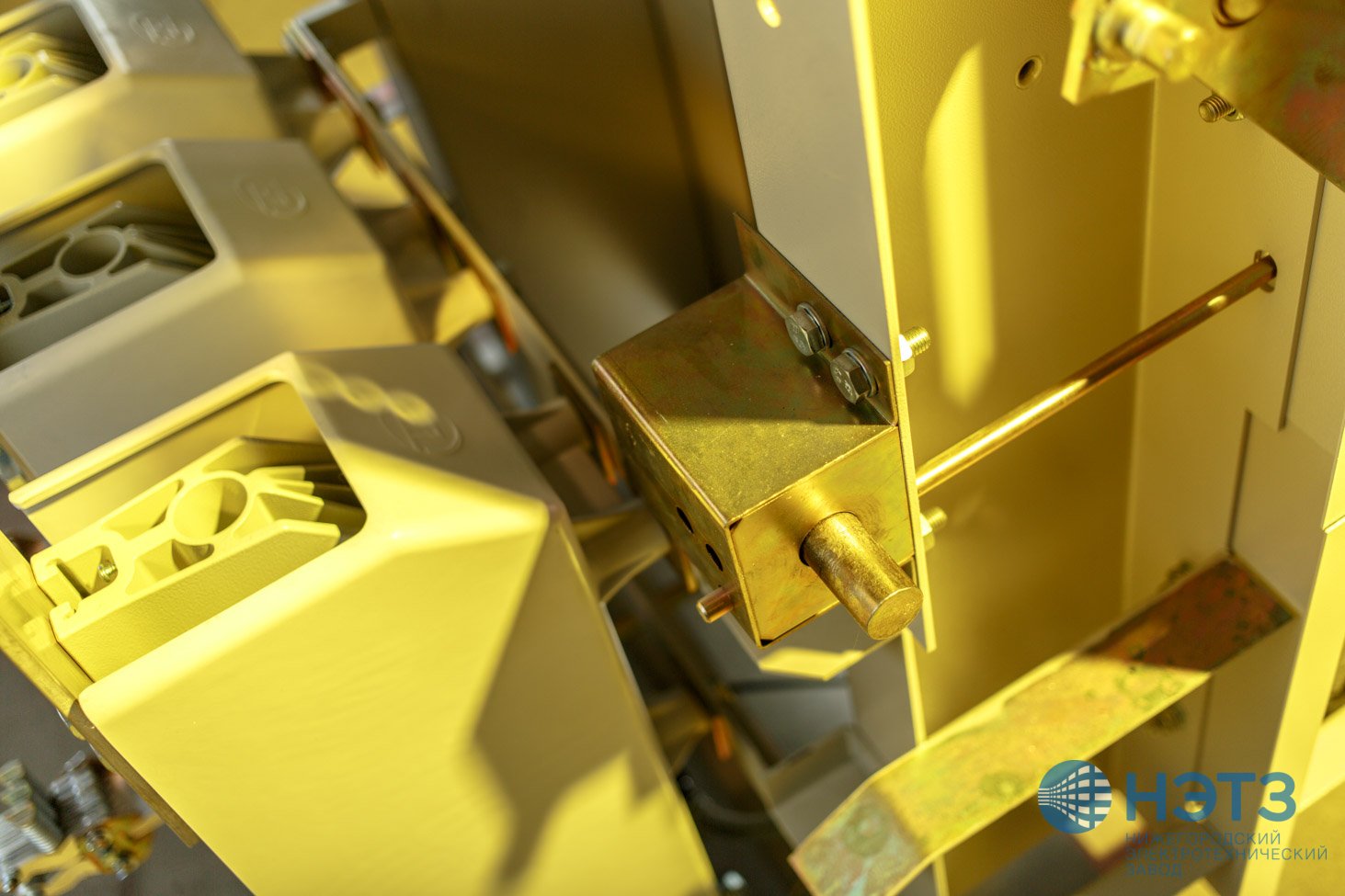

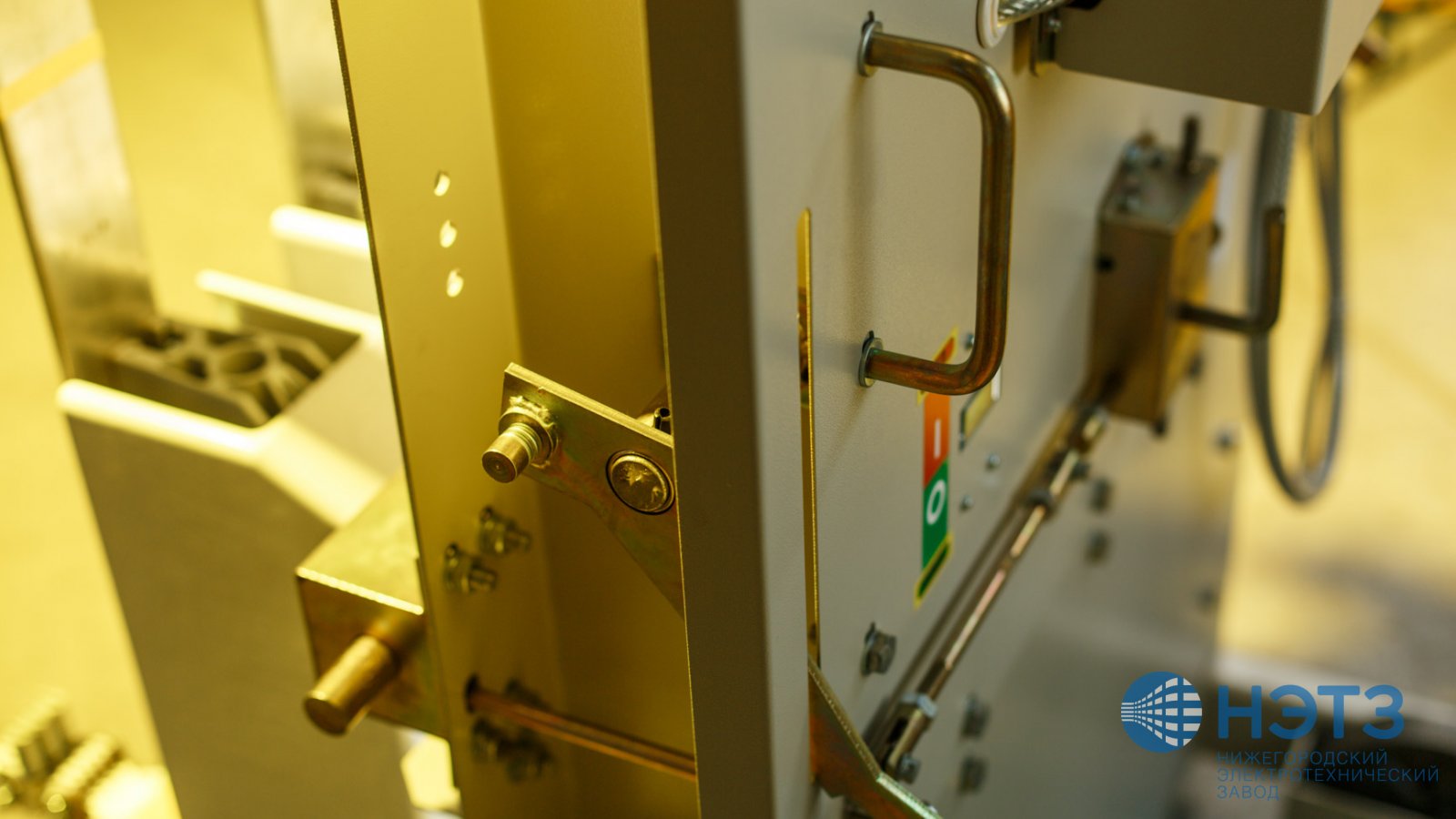

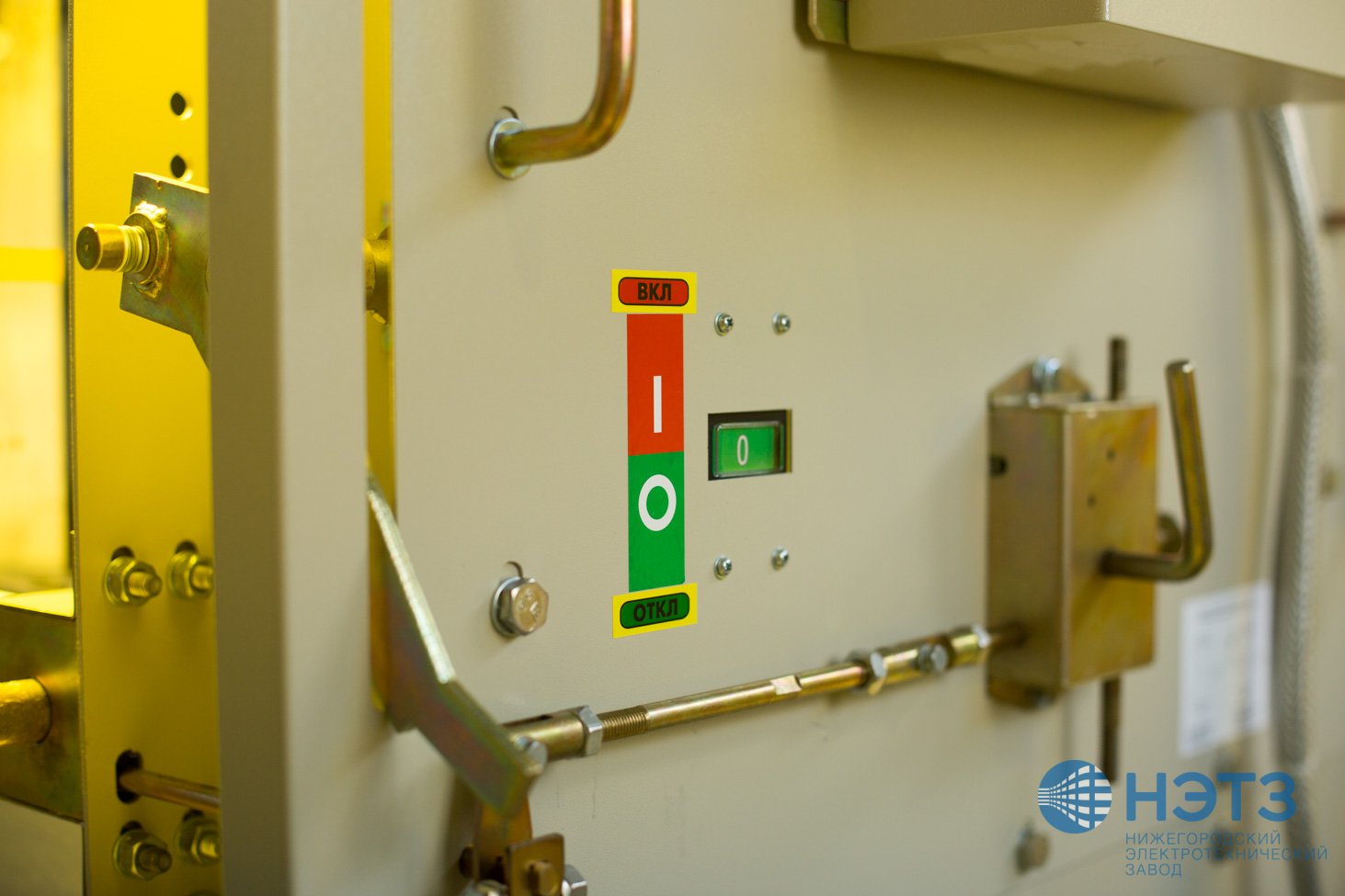

Реконструкция с заменой выкатного элемента позволяет модернизировать КРУ путем замены наиболее изношенных частей (выключателей, элементов защиты и автоматики) без проведения строительных работ, отключения потребителей или остановки производства, что значительно сокращает материальные и временные затраты. Выкатные элементы комплектуются необходимыми механическими и электрическими блокировками, которые обеспечивают безопасность эксплуатационного персонала при работах в КРУ.
-
- Качество и надежность. За 20 лет производства найдены оптимальные материалы и решения
- Полная совместимость с модернизируемой ячейкой
- Минимальные трудозатраты при проведении работ
- Вывод в ремонт на короткое время только одного присоединения, подлежащего модернизации
-
ВЭ КРУ2-10
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 630; 1000; 1600; 2000; 2500, 3150 Номинальный токи отключения, кА 20; 31,5; 40 ВЭ К-37
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 630; 1000; 1600 Номинальный токи отключения, кА 20; 31,5 ВЭ К-XII / K-XXVI
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 630; 1000; 1600 Номинальный токи отключения, кА 20; 31,5 ВЭ К-XV / К-XXVII
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 1600; 2000; 2500; 3150 Номинальный токи отключения, кА 20; 31,5; 40 ВЭ К-IIIу / К-VIу / 4КВГ / 4КВС
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 630; 1000; 1600 Номинальный токи отключения, кА 20; 31,5 ВЭ К-XIII / K-35
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 630; 1000; 1600 Номинальный токи отключения, кА 20; 31,5 ВЭ К-33
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 1600; 2000 Номинальный токи отключения, кА 31.5 ВЭ К-X / XXI
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 1600; 2000 Номинальный токи отключения, кА 31,5 ВЭ К-30
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 630 Номинальный токи отключения, кА 20 ВЭ КP-10
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 1000; 1600; 2500; 3150 Номинальный токи отключения, кА 20; 31,5 ВЭ К2-03 / К3-02
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 630; 1000; 2000 Номинальный токи отключения, кА 31,5 ВЭ КМ-1 / КМ-1Ф
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 2000; 2500; 3150 Номинальный токи отключения, кА 20; 31,5; 40 ВЭ ШВВ(Ч)
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 630; 1000; 1600 Номинальный токи отключения, кА 20; 31,5 ВЭ КРУРН
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 630; 800 Номинальный токи отключения, кА 20 ВЭ CSIМ 1-12
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 800; 1000 Номинальный токи отключения, кА 20 ВЭ ST-7
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 800; 1000 Номинальный токи отключения, кА 20 ВЭ HL-4
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 800; 1000 Номинальный токи отключения, кА 20 ВЭ Magrini Gallileo (12F350)
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 800; 1000; 1250 Номинальный токи отключения, кА 20; 31,5
Типовой комплект металлоконструкции выкатных элементов
Комплект адаптации Sachsenwerk В-200
Номинальное напряжение, кВ 6; 10 Номинальные токи главных цепей, А 1600 Номинальный токи отключения, кА 31,5 Комплект адаптации CSIM 1-20/500
Номинальное напряжение, кВ 6 Номинальные токи главных цепей, А 630; 800 Номинальный токи отключения, кА 20 Комплект адаптации CSIM 1-20/350
Номинальное напряжение, кВ 6 Номинальные токи главных цепей, А 630; 800 Номинальный токи отключения, кА 20 Комплект адаптации КУ-10Ц
Номинальное напряжение, кВ 6 Номинальные токи главных цепей, А 1600 Номинальный токи отключения, кА 31.5
